引子：催化剂"看到"了什么？

1989 年，西班牙催化研究所的 Miguel Banares 与 Bernardo Calvavaz 在 Catal Today 上首次提出 operando spectroscopy（工况光谱学） 概念 [1]：不仅要"原位（in-situ）"观察催化剂，还要在真实反应条件下同时测量催化性能与光谱，让"看到的"和"测得的活性"严格对应。这一概念彻底改变了催化机理研究路径。

"Operando spectroscopy requires the simultaneous measurement of catalyst performance and spectroscopic data under realistic reaction conditions, ensuring that the structure-activity relationships obtained truly reflect the working catalyst."
—— Weckhuysen B M. Phys Chem Chem Phys 2003 [2]

原位红外光谱的核心价值在于：催化剂在工作时的真实状态与制备后的静态状态差异巨大——

反应物吸附会改变表面物种；
高温高压会改变晶相与氧化态；
反应中间体的寿命只有毫秒级，必须原位捕捉；
失活/积碳过程需要动态跟踪。

非原位（ex-situ）测量——把催化剂从反应器取出、洗涤、干燥后再测红外——根本看不到反应中间体。这就是原位红外成为催化研究"标配"的根本原因 [3][4]。

本集我们将系统讲解原位红外的池设计、采样方法、operando 概念、典型案例与未来方向，并对高级篇 10 集做收官总结。

一、原位红外池的设计

1.1 原位池的基本要求

原位红外池（in-situ IR cell）是连接"反应器"与"光谱仪"的桥梁，它需要同时满足 [3][4][5]：

气体流通：可控的气体组成、流速、压力；
温度控制：从液氮温度（−196°C）到高温 1000°C；
压力范围：超高真空（UHV, 10⁻⁹ mbar）到高压（100 bar）；
光学窗口：红外透明窗片（CaF₂、ZnSe、BaF₂、KBr）；
样品支持：透射用自支撑片、DRIFTS 用粉末杯、ATR 用晶体；
快速响应：温度/气体切换时间应短于反应时间常数。

1.2 主流原位池类型

   ┌──────────────────────────────────────────────┐
   │             原位红外池类型谱                  │
   ├──────────────────────────────────────────────┤
   │ 1. 透射原位池（高温/真空/流动）              │
   │    - 自支撑片 (self-supported wafer)          │
   │    - 金属网支撑 (metal mesh)                 │
   ├──────────────────────────────────────────────┤
   │ 2. DRIFTS 原位池（高温/高压/流动）            │
   │    - Praying Mantis 附件                     │
   │    - 适合粉末样品                              │
   ├──────────────────────────────────────────────┤
   │ 3. ATR 原位池（液-固界面）                    │
   │    - 适合电化学、湿化学                        │
   │    - 流动 ATR 池                              │
   ├──────────────────────────────────────────────┤
   │ 4. 镜面反射/掠角反射池（薄膜/单晶）           │
   │    - 表面科学                                 │
   └──────────────────────────────────────────────┘

图 1：原位红外池的分类

1.3 透射原位池：自支撑片法

透射原位池是催化研究中最经典的原位方法 [3][5]：

样品制备：把催化剂粉末（10–50 mg）在压片机中以 5–10 MPa 压成直径 13 mm、厚度 10–50 mg/cm² 的自支撑片（self-supported wafer）——这种片"自己撑住自己"，无需 KBr 稀释；
装样：把自支撑片放入原位池的样品架（通常为不锈钢环）；
气体流动：气体从片的一侧流过，反应物与片接触；
加热：原位池内置加热炉，控温 25–800°C；
红外测量：红外光透过样品片，被检测器接收。

优势 [3][5]：

谱图信噪比高（多次累加）；
适合定量分析（朗伯-比尔定律严格成立）；
气体可自由通过片，接近真实反应条件；
高温可达 800°C，真空可达 10⁻⁶ mbar。

局限：

制样繁琐（压片易碎）；
强吸收样品需稀释（但稀释剂会改变催化性质）；
不适合高散射样品（如大颗粒催化剂）。

1.4 透射原位池：金属网支撑

对于不易压片的样品（如分子筛、低密度催化剂），可用 金属网支撑法 [3]：

把粉末撒在细不锈钢网（200 目）上；
网架放入原位池；
气体可自由通过网孔；
适合极薄样品层。

1.5 DRIFTS 原位池

DRIFTS（漫反射傅里叶变换红外光谱）原位池 是粉末催化剂的原位研究首选 [4][6]：

样品制备：直接将粉末（50–200 mg）放入样品杯，无需压片；
附件：Harrick Praying Mantis（ praying mantis 反射附件）；
气体流动：通过样品杯上方的气体导管；
加热：Harrick 反应室可达 600°C、低压 10⁻⁴ mbar 至高压 35 bar。

优势 [6]：

无需压片，避免机械损伤；
接近工业催化剂的实际形态；
高温高压能力强；
适合反应物吸附、表面物种监测。

局限：

谱图形状与透射谱不同（Kubelka-Munk 转换）；
表面与体相信号混合；
量化分析较复杂。

1.6 ATR 原位池

ATR 原位池 特别适合液-固界面反应 [7]：

设计：催化剂薄膜沉积在 ATR 晶体（金刚石、ZnSe、Si）表面；
流动液体：反应液流过晶体表面；
应用：电化学催化、湿化学催化、酶催化；
优势：水溶液体系友好（隐失波穿透深度有限，水干扰小）；
局限：只测表面层（~2 μm），不能反映体相。

1.7 高温高压原位池

石油化工、CO₂ 加氢等反应需要高温高压条件（如 300°C, 50 bar）：

特殊设计：高强度合金反应室、蓝宝石窗、BaF₂ 或 CaF₂ 窗片；
安全：防爆设计、压力传感器、紧急泄压阀；
代表：Spectra-Tech High Pressure Cell、Harrick HVC-DRP；
应用：Fischer-Tropsch 合成、CO₂ 还原、加氢脱硫。

二、operando（工况）光谱概念

2.1 in-situ 与 operando 的区别

in-situ（原位） 与 operando（工况） 经常被混淆，但它们的含义有微妙差异 [1][2][8]：

概念	含义	核心要求
in-situ（原位）	在反应条件下测量光谱	仅光谱测量
operando（工况）	在真实反应条件下同时测量光谱与催化性能	光谱 + 活性同步测量

表 1：in-situ vs operando 的对比

operando 的"严格性"在于：只有当反应器表现出的催化性能（转化率、选择性）与真实反应器一致时，所测光谱才真正代表"工作状态"的催化剂 [1][2][8]。

2.2 operando 实验的关键设计

   ┌─────────────────────────────────────────────┐
   │  operando 反应器同时是 IR 池                 │
   │  ┌────────────────────────────────────┐       │
   │  │  气体入口 → 催化剂 → 气体出口      │       │
   │  │           ↓                       │       │
   │  │           IR 透过测量              │       │
   │  │           ↓                       │       │
   │  │           质谱/GC 在线检测出口    │       │
   │  └────────────────────────────────────┘       │
   │                                              │
   │  关键：活性数据（出口浓度） + 光谱数据         │
   │       （表面物种）必须严格同步                 │
   └─────────────────────────────────────────────┘

图 2：operando 反应器示意图

operando 实验的关键要素 [2][8]：

反应器设计：既是 IR 池又是催化反应器，死体积最小；
温度准确：催化剂床层温度直接测量（不是池壁温度）；
气体流速匹配：流速需与真实反应器一致（GHSV 相同）；
在线产物分析：出口连接 MS（质谱）、GC、FTIR 气体池；
同步数据采集：光谱与活性数据时间戳一致；
质量平衡：验证反应器内的化学计量平衡。

2.3 operando 实验的验证标准

一个"真" operando 实验需要满足 [2][8]：

催化活性与传统反应器一致：转化率误差 < 5%；
没有传质限制：避免外扩散（颗粒大）或内扩散（孔道堵塞）影响；
温度均匀：催化剂床层温度梯度 < 2°C；
没有热电偶催化：热电偶本身不参与反应；
空白验证：在没有催化剂时反应器内不发生反应。

三、DRIFTS 原位催化研究

3.1 DRIFTS 原位实验流程

典型 DRIFTS 原位催化实验流程 [4][6][9]：

样品装填：取 50 mg 催化剂粉末放入 DRIFTS 样品杯，刮平；
预处理：在 200°C 通 H₂（30 mL/min）还原 1 h，或通 O₂ 氧化；
背景采集：在反应温度、纯载气下采集背景谱；
反应物引入：切换到反应混合气（如 CO + O₂）；
光谱采集：每 30 s 采集一张谱图，扫描 64 次，分辨率 4 cm⁻¹；
温度程序：升温程序（如 25 → 500°C，5°C/min）；
数据同步：出口连接 MS/GC，实时监测产物。

3.2 DRIFTS 数据处理

DRIFTS 谱图需做 Kubelka-Munk 转换 [6]：

$$ F(R_\infty) = \frac{(1 - R_\infty)^2}{2 R_\infty} $$

其中 R 为反射率。Kubelka-Munk 函数与浓度成正比，是 DRIFTS 定量的基础。

⚠️ Kubelka-Munk 的局限：要求样品"无限厚"（> 2 mm）且散射均匀。实际样品常不满足，需用 KM 近似 + 内标。

3.3 DRIFTS 原位应用 1：CO 在金属催化剂上的吸附

CO 在金属催化剂（Pt、Pd、Rh）上的吸附是 DRIFTS 经典应用 [9][10]：

样品：5 wt% Pt/Al₂O₃；
预处理：300°C H₂ 还原 1 h；
背景：300°C 真空下采集；
吸附：降温至 30°C，通入 1% CO/He，30 min；
吹扫：通入纯 He 吹扫 30 min，去除物理吸附的 CO；
谱图：观察 CO 在金属 Pt 上的特征吸附。

典型谱图 [9][10]：

2050–2070 cm⁻¹：Pt-CO 线性吸附（linear CO，on-top site）；
1860–1880 cm⁻¹：Pt-CO 桥式吸附（bridge CO，2-fold site）；
1810–1830 cm⁻¹：Pt-CO 三重吸附（hollow CO，3-fold site）；
2120–2170 cm⁻¹：阳离子吸附 CO（Pt⁺ 或 Ptδ⁺-CO）。

🔗 延伸阅读：CO 与金属表面的吸附形式及其红外频率特征，详见 ftir.fun 吸附一氧化碳官能团页（含常见线式/桥式吸附表述；金属羰基配合物细节以文献峰表为准）。

3.4 DRIFTS 原位应用 2：NOₓ 选择性催化还原（SCR）

SCR 是柴油机尾气处理的关键反应 [11]：

催化剂：V₂O₅-WO₃/TiO₂、Cu-SSZ-13；
反应：4 NO + 4 NH₃ + O₂ → 4 N₂ + 6 H₂O；
DRIFTS 原位监测：
- 30°C：观察 NH₃ 吸附在 Lewis 酸位点（1180, 1600 cm⁻¹）和 Brønsted 酸位点（1430, 1670 cm⁻¹）；
- 升温至 200°C：观察 NO 与 NH₃ 反应中间体（1620 cm⁻¹ NH₄⁺-NOₓ）；
- 升温至 350°C：中间体消失，对应活性峰。

🔗 延伸阅读：NOₓ 的红外特征详见 ftir.fun 氮氧化物官能团页与 ftir.fun 铵盐官能团页。

四、ATR 原位：液-固界面监测

4.1 ATR 原位的优势

ATR 原位特别适合液相反应 [7]：

隐失波穿透深度仅 1–2 μm，水溶液干扰小；
催化剂薄膜沉积在 ATR 晶体表面，反应液流过；
适合电化学、酶催化、光催化等液-固体系。

4.2 ATR-电化学原位（ATR-SEC）

ATR-SEC（Attenuated Total Reflection Surface-Enhanced Infrared） 是电催化研究的前沿 [12]：

工作电极：金属薄膜（Pt、Au）沉积在 ATR 晶体（Si 棱镜）上；
电解液流过电极表面；
同步电化学测量 + 红外监测；
加表面增强效应（SEIRAS），灵敏度提升 10–100 倍。

应用 [12]：

电催化 CO₂ 还原：监测 CO 中间体（CO、COOH）；
燃料电池阳极：监测甲醇氧化中间体；
电池界面：监测 SEI（固体电解质界面）形成。

🔗 延伸阅读：电化学界面的 CO 吸附、羧酸盐等中间体红外特征，详见 ftir.fun 羰基官能团页与 ftir.fun 羧酸盐官能团页。

4.3 ATR 原位：酶催化

酶催化反应的实时监测是 ATR 原位的另一重要应用 [7]：

酶固定在 ATR 晶体表面；
底物流过；
实时监测产物生成（如脂酶催化酯水解：监测 1740 cm⁻¹ 甘油三酯消失、1710 cm⁻¹ 脂肪酸生成）；
优势：不破坏酶、可长时间监测。

五、案例分析：CO 在 Pt/Al₂O₃ 上的吸附与氧化机理

5.1 实验背景

CO 在 Pt/Al₂O₃ 上的氧化 是汽车尾气催化转换器的核心反应之一 [9][10][13]：

$$ 2 \text{CO} + \text{O}_2 \xrightarrow{\text{Pt}} 2 \text{CO}_2 $$

该反应的机理争论了几十年——是 Langmuir-Hinshelwood（LH）还是 Eley-Rideal（ER）机理？原位 DRIFTS 为这一问题提供了关键证据。

5.2 operando DRIFTS 实验设计

[13] 给出的 operando 实验：

催化剂：3 wt% Pt/γ-Al₂O₃，金属分散度 30%；
样品：80 mg 粉末放入 DRIFTS 杯；
预处理：300°C 通 5% H₂/Ar 还原 1 h，再 Ar 吹扫 30 min；
背景：在反应温度（150°C）下采集；
反应气：1% CO + 1% O₂/He，总流速 50 mL/min；
温度程序：30 → 500°C，5°C/min；
同步监测：出口 MS 检测 CO₂（m/z = 44）；
光谱：每 30 s 一张，扫描 64 次，分辨率 4 cm⁻¹。

5.3 关键发现

[13] 通过 operando DRIFTS 直接观察到：

温度	IR 检测到的表面物种	MS 出口
30°C	Pt-CO 线性（2065 cm⁻¹）+ 桥式（1870 cm⁻¹）	无 CO₂
100°C	线性 CO 减弱；甲酸根 (1580, 1370 cm⁻¹) 出现	微量 CO₂
150°C	线性 CO 显著减弱；碳酸根 (1450, 1230 cm⁻¹) 出现	CO₂ 上升
200°C	线性 CO 几乎消失；CO₂ 脱附（2349 cm⁻¹）	CO₂ 高峰
300°C	表面清洁	持续 CO₂

表 2：CO 在 Pt/Al₂O₃ 上氧化的 operando DRIFTS 数据 [13]

机理推断 [13]：

30–100°C：CO 先吸附在 Pt 上（线性 + 桥式），O₂ 在 Pt 邻位解离吸附；
100–150°C：吸附的 CO 与吸附的 O 反应（Langmuir-Hinshelwood 机理）生成 CO₂；
150–200°C：CO₂ 脱附，反应活性迅速上升；
关键证据：CO 与 O 必须都在 Pt 上吸附才能反应——这是 LH 机理的核心证据，否定了 ER 机理（ER 要求气相 CO 与吸附 O 反应）。

5.4 CO 探针分子：推断金属分散度与活性位点

CO 是催化研究中最常用的探针分子 [9][10][14]：

CO 选择性吸附在金属表面（不吸附在 Al₂O₃ 载体上）；
不同吸附形式的红外频率不同（线性 vs 桥式 vs 三重）；
金属分散度：从 CO 吸附量计算；
活性位点暴露度：从线性 vs 桥式比例推断。

关键经验公式 [14]：

   线性 CO 桥式 CO 比 (L/B 比)
   ├── L/B 高 → 高分散度，多为单原子位点
   ├── L/B 中 → 一般分散度
   └── L/B 低 → 低分散度，多为大颗粒

   CO 总吸附量 ∝ 表面金属原子数 ∝ 金属分散度

图 3：CO 吸附形式与金属分散度的关系

实例：Pt/Al₂O₃ 还原后测 CO 吸附 DRIFTS [14]：

L/B = 5：高分散度（粒径 < 2 nm）；
L/B = 1：中分散度（粒径 5 nm）；
L/B = 0.3：低分散度（粒径 > 10 nm）。

这一关系已用于工业催化剂质量控制（如石油重整 Pt/Al₂O₃）[14]。

🔗 延伸阅读：金属羰基振动频率与金属粒径、配位数的关系详见 ftir.fun 吸附一氧化碳官能团页。

六、其他原位红外经典案例

6.1 甲醇制烯烃（MTO）反应

MTO 是煤化工重要反应：甲醇 → 烯烃（乙烯、丙烯）[15]：

催化剂：SAPO-34 分子筛；
原位方法：透射原位池 + 自支撑片；
关键发现：
- 多甲苯中间体（芳烃循环）：1570, 1480 cm⁻¹；
- 烯烃循环：1465 cm⁻¹；
- 失活：积碳 1580 cm⁻¹（石墨化碳）逐渐累积；
应用：通过控制积碳速率优化反应条件。

6.2 Fischer-Tropsch 合成

CO + H₂ → 长链烃（液体燃料）[16]：

催化剂：Fe 或 Co；
原位方法：DRIFTS 高压池；
关键发现：
- 表面甲酸根 (HCOO)、CH₂ 中间体；
- 反应中 CO 解离为 C + O；
- 不同金属（Fe vs Co）中间体不同。

6.3 CO₂ 加氢制甲醇

CO₂ + 3H₂ → CH₃OH + H₂O [17]：

催化剂：Cu/ZnO/Al₂O₃；
原位方法：DRIFTS + operando MS；
关键发现：
- 甲酸根 (HCOO*) 中间体在 1580/1370 cm⁻¹；
- 甲氧基 (CH₃O*) 在 1150/2820 cm⁻¹；
- 中间体浓度与甲醇生成速率直接相关。

6.4 电池电催化：锂离子电池 SEI 形成

SEI（固体电解质界面） 是锂离子电池的关键 [18]：

电极：石墨负极；
原位方法：ATR-SEC；
关键发现：
- SEI 主要由 Li₂CO₃ (1500, 1430 cm⁻¹)、ROCOOLi (1650, 1300 cm⁻¹)、LiF 等组成；
- SEI 形成的关键电压窗口为 0.8–0.3 V（vs Li/Li⁺）；
- 不同电解液添加剂（VC、FEC）形成不同 SEI 结构。

🔗 延伸阅读：锂离子电池电解液溶剂（EC、DEC）的红外特征详见 ftir.fun 酯官能团页与 ftir.fun 羰基官能团页。

七、原位红外的实验技巧与陷阱

7.1 背景谱图采集

原位红外的背景谱图是实验的关键 [3][4]：

不能用"室温、空池"做背景，因为反应温度下池体本身有热辐射；
正确方法：在反应温度、纯载气下采集背景，再引入反应物；
背景谱图与样品谱图必须温度、压力、气体组成完全一致（除了反应物）。

7.2 气体净化

原位红外对气体纯度极敏感 [4][5]：

微量 H₂O、CO₂ 会引入干扰峰；
用分子筛、P₂O₅ 干燥器去除水；
用 BASF 催化剂去除 O₂；
不锈钢气体管路（避免 Teflon 渗透水汽）。

7.3 样品温度准确

原位池的"指示温度"与"样品真实温度"常有偏差 [3][5]：

热电偶位置：应直接插入催化剂床层；
池壁辐射：高温下池壁辐射损失大；
气体冷却：高流速下气体带走热量；
校准：用已知相变点物质（如 AgNO₃ 212°C 熔化）校准温度。

7.4 光谱信噪比

原位池谱图 SNR 通常低于常规测量 [3][5]：

自支撑片散射严重；
高温下黑体辐射增加背景；
反应物消耗使吸收较弱；
改进：累加更多扫描次数（256–1024 次）、提高分辨率（4 cm⁻¹）、用 MCT 检测器。

7.5 operando 的常见陷阱

operando 实验的常见"坑" [2][8]：

死体积过大：气体在反应器内停留时间过长，与真实反应器不符；
温度梯度：催化剂床层温度不均匀；
气体短路：气体绕过催化剂床层直接流走；
催化剂结块：粉末催化剂在反应中结块；
数据同步问题：光谱与活性数据时间戳不一致；
质量平衡问题：催化剂表面积累大量物种（如积碳），影响活性评估。

八、原位红外的未来方向

8.1 时间分辨原位红外

结合 Ep 40 时间分辨技术 [19]：

毫秒级时间分辨：捕捉反应中间体；
应用于光催化、电化学瞬态；
难点：SNR 与时间分辨率的权衡。

8.2 同步辐射原位红外

同步辐射红外亮度高 100–1000 倍 [20]：

检测限提升 100 倍；
空间分辨率突破衍射极限；
详见 Ep 38；
应用：单颗粒催化剂成像、电池界面原位成像。

8.3 原位红外 + 机器学习

把原位红外数据与机器学习结合 [21]：

MCR-ALS 分解时间分辨数据；
深度学习识别中间体；
用强化学习优化反应条件；
详见 Ep 43、Ep 44。

8.4 高通量原位红外

高通量催化研究 [3]：

多通道原位池：16 通道同时测量；
自动化采集与处理；
与 AI 决策结合（如 IR-Bot，见 Ep 44）。

8.5 极端条件原位

前沿极端条件原位 [4]：

超高压（> 1000 bar）：地质催化、深地化学；
超低温（液氮）：低温反应机理；
强电场/磁场：电化学界面反应。

九、高级篇 10 集收官总结

9.1 高级篇 10 集回顾

高级篇（Ep 36–45）覆盖 10 集前沿技术：

集数	主题	核心技术
Ep 36	显微红外（μ-FTIR）	红外显微镜、衍射极限、同步辐射
Ep 37	FPA 焦平面阵列成像	高通量化学成像、数据立方体
Ep 38	同步辐射红外光源	高亮度、高 SNR、近衍射极限
Ep 39	O-PTIR 光热红外	亚微米分辨率、非接触
Ep 40	时间分辨红外光谱	毫秒-纳秒、反应动力学
Ep 41	二维相关光谱（2D-COS）	同步/异步谱、Noda 规则
Ep 42	联用技术（TGA/GC/LC-FTIR）	三维数据、接口设计
Ep 43	化学计量学（PCA/PLS）	多变量分析、模型验证
Ep 44	机器学习	SSIN、LLM-IR、IR-Bot
Ep 45	原位/工况红外	operando、DRIFTS、催化机理

9.2 高级篇的共性问题

从 Ep 36–45 可提炼出几条"前沿技术"共性问题：

多维化：从一维到二维、三维（FPA 成像、联用数据、2D-COS）；
实时化：从静态到动态（时间分辨、operando）；
智能化：从人工解析到 AI 辅助（ML、LLM、IR-Bot）；
多技术融合：IR + GC/MS/NMR/拉曼，形成完整证据链；
开源化：工具与数据开放，加速科研进程。

9.3 推荐学习路径

完成高级篇后，建议读者根据自己的研究方向选择：

仪器方向：进入 Ep 46–55 仪器与工具篇，深入了解各品牌仪器与维护；
数据方向：进入 Ep 53–55 开源工具篇，学习 SpectroChemPy、HyperSpy、Orange-Spectroscopy；
应用方向：进入 Ep 56–60 实战与拓展篇，学习 ftir.fun、艺术鉴定、太空红外；
催化方向：深入 operando 实验，参考 [2][8] 的综述。

配图（本集关键示意）

📷 图 4：显微/阵列成像示意

来源：真实/开源图片 · Unsplash — chemistry lab（已加水印 ftir.fun）

📷 图 5：高级方法链路

来源：真实/开源图片 · Unsplash — laboratory scientist（已加水印 ftir.fun）

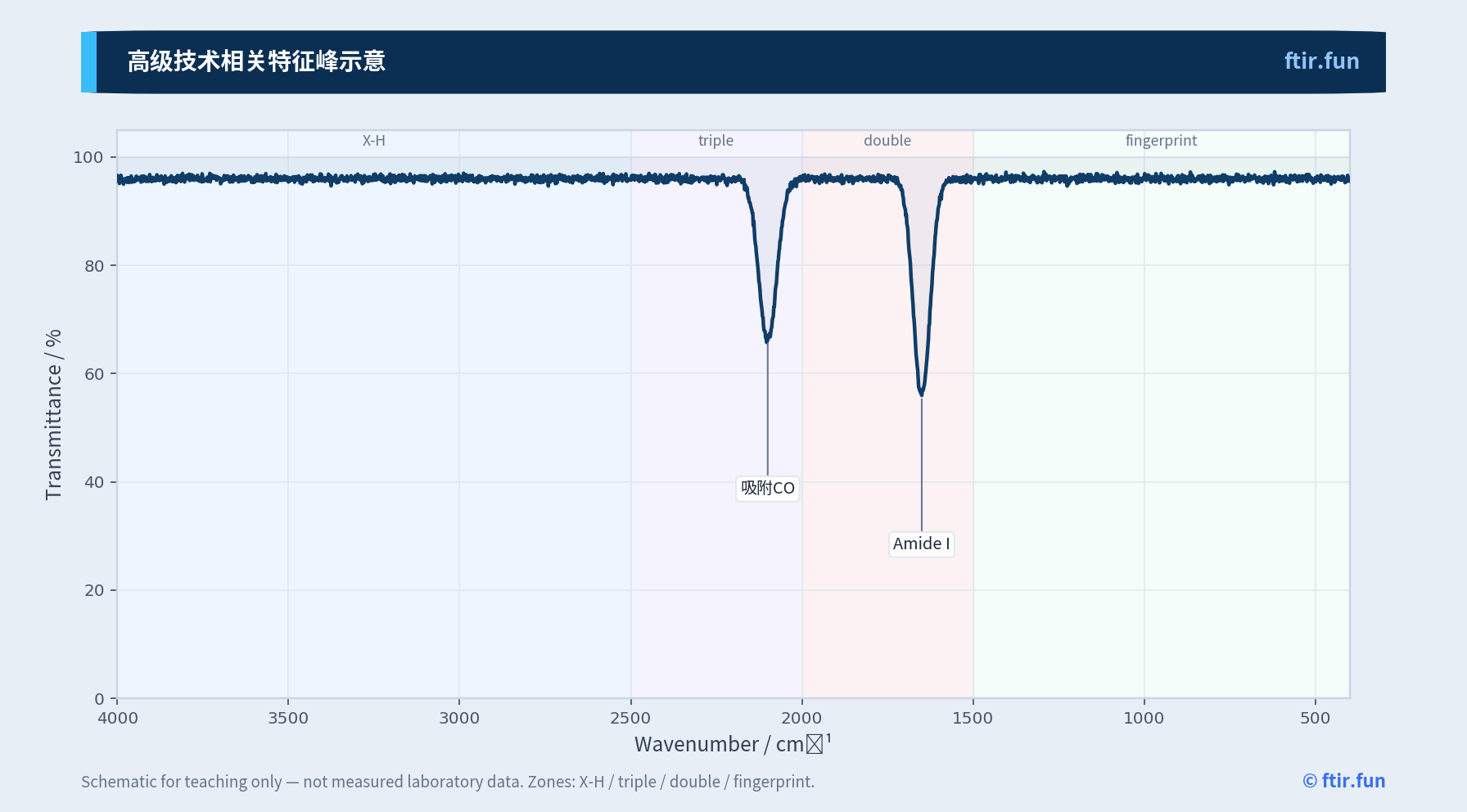

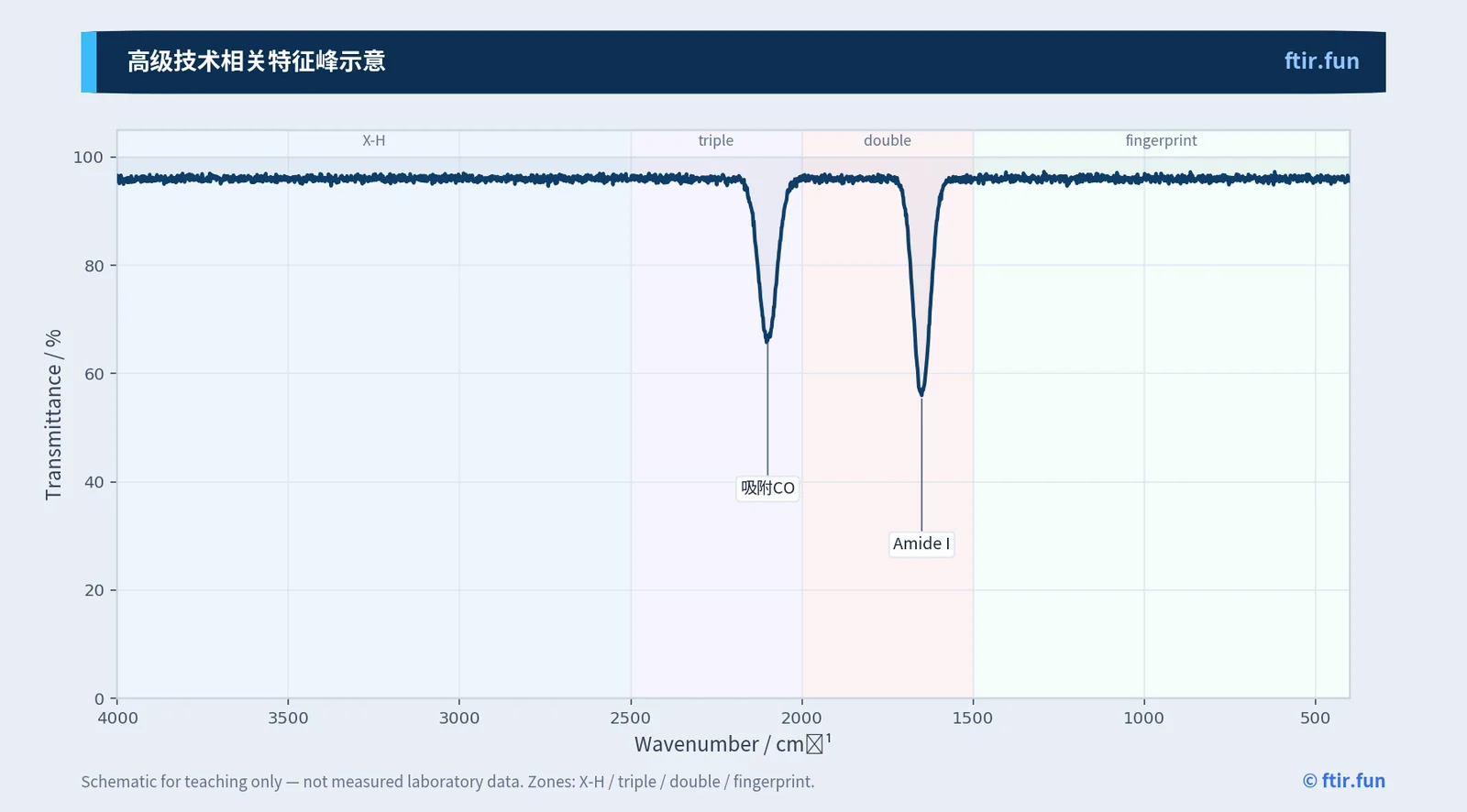

📷 图 6：高级技术相关特征峰示意

来源：ftir.fun 教学示意图（带水印；非实测谱，仅供理解概念）

本集小结

核心知识点	要点
原位红外定义	在反应条件下测量光谱，捕捉反应中间体
operando（工况）	同时测光谱 + 催化活性，确保结构-活性对应
原位池类型	透射（自支撑片/金属网）、DRIFTS、ATR、镜面反射
透射原位池	自支撑片 + 高温炉 + 气体流过；800°C、10⁻⁶ mbar
DRIFTS 原位池	粉末直接测，Praying Mantis，600°C、35 bar
ATR 原位	液-固界面友好，水溶液体系适合
Kubelka-Munk 转换	DRIFTS 定量基础：F(R) = (1-R)²/2R
CO 探针分子	区分线性/桥式/三重吸附，推断金属分散度
CO 吸附频率	线性 2050–2070；桥式 1860–1880；三重 1810–1830
CO 氧化机理	Langmuir-Hinshelwood（吸附 CO + 吸附 O 反应）
operando 关键要素	反应器+IR 池一体；同步数据采集；质量平衡
operando 陷阱	死体积、温度梯度、气体短路、结块
实验技巧	反应温度下采集背景；气体净化；温度校准
未来方向	时间分辨、同步辐射、ML 辅助、高通量、极端条件
高级篇 10 集回顾	μ-FTIR、FPA、SR、O-PTIR、时间分辨、2D-COS、联用、化学计量学、ML、原位

思考题

你要研究某 CO₂ 加氢制甲醇催化剂（Cu/ZnO/Al₂O₃），请设计完整的 operando DRIFTS 实验：催化剂预处理、背景采集、反应气、温度程序、产物监测方法。
解释 in-situ 与 operando 的核心区别。为什么说"只有活性数据与传统反应器一致，光谱才真正代表工作状态"？请举一个例子说明活性不一致导致的错误结论。
CO 探针分子的 DRIFTS 谱图中，线性 CO/桥式 CO 的吸收比（L/B 比）反映什么信息？如何用 L/B 比推断 Pt 催化剂的金属分散度？给出大致对应关系。
你要研究电催化 CO₂ 还原反应，希望同时监测施加电位下的表面中间体。请选择哪种原位方法（透射/DRIFTS/ATR-SEC）？为什么？需要解决哪些技术难点？
高级篇 10 集（Ep 36–45）覆盖了多项前沿技术。请整合其中的 3 项技术，设计一个研究方案解决某个具体问题（如"研究 Pt 单原子催化剂在 CO 氧化中的活性位点"）。请说明每项技术在该方案中的作用。

参考文献

[1] Banares M A, Calvavaz B. "Seeking the Truth in Catalysts: In Situ Spectroscopy." Catalysis Today, 1992, 9(1–2): 113–121. DOI:10.1016/0920-5861(92)85001-L.
参见 Banares M A. "Operando Spectroscopy: The Spectator or the Conductor in Catalysis." Catal Today, 2003, 100(1–2): 71–77.

[2] Weckhuysen B M. "Determining the Active Site in a Catalytic Process: Operando Spectroscopy is the Answer." Physical Chemistry Chemical Physics, 2003, 5(20): 4351–4360. DOI:10.1039/B309654H.

[3] Permana I, Dyson S, Cooper I, et al. "In Situ and Operando Spectroscopy for Catalysis." In: In-situ Characterization of Heterogeneous Catalysts, Wiley, 2013, Ch. 4: 143–183.

[4] Meunier F C. "Design and Characterization of In Situ and Operando Spectroscopic Cells for Heterogeneous Catalysis." Catalysis Today, 2010, 155(1–2): 164–171. DOI:10.1016/j.cattod.2010.02.075.

[5] Hicks R F, Qi H, Peyghambarian N. "In Situ IR Cell Design." Rev Sci Instrum, 1990, 61(11): 3588–3593.

[6] Griffiths P R, de Haseth J A. Fourier Transform Infrared Spectrometry. 2nd ed. Wiley, 2007. Ch. 17: Diffuse Reflectance.

[7] Kazarian S G, Chan K L A. "ATR-FTIR Spectroscopy for In Situ Monitoring of Reactions." Applied Spectroscopy Reviews, 2013, 48(6): 432–450. DOI:10.1080/05704928.2012.745347.

[8] Meunier F C. "The Design and Testing of Kinetically-Appropriate Operando Spectroscopic Cells for Investigating Heterogeneous Catalysis." Chem Soc Rev, 2010, 39(12): 4602–4614. DOI:10.1039/B919705M.

[9] Primet M, Basset J, Mathieu M V, Prettre M. "Infrared Study of CO Adsorbed on Pt/Al₂O₃." J Catal, 1973, 29(2): 213–223.

[10] Bao-Lian S, Yong-Ming C, Lin Q. "Infrared Spectra of CO Chemisorbed on Metal Catalysts." J Catal, 1985, 96(1): 192–204.

[11] Brandenberger S, Kröcher O, Tissler A, Althoff R. "The State of the Art in Selective Catalytic Reduction of NOₓ by NH₃." Catal Rev, 2008, 50(4): 492–531.

[12] Osawa M. "Surface-Enhanced Infrared Absorption Spectroscopy." In: Near-Field Optics and Surface Plasmon Polaritons, Springer, 2001: 163–187. DOI:10.1007/3-540-44552-8_9.

[13] Raskó J, Solymosi F. "Infrared Spectroscopic Study of CO-Induced Processes on Pt/Al₂O₃." J Phys Chem B, 2002, 106(28): 7309–7314.

[14] Boronat M, Corma A. "What Determines the Coordination of CO Adsorbed on Metal Nanoparticles?" Angew Chem Int Ed, 2010, 49(34): 5960–5963.

[15] Hereijgers B P C, Bleken F, Nilsen M H, et al. "Methanol-to-Hydrocarbons Conversion over SAPO-34." J Catal, 2009, 264(1): 77–87.

[16] Dry M E. "The Fischer-Tropsch Process: 1950–2000." Catal Today, 2002, 71(3–4): 227–241.

[17] Behrens M, Studt F, Kasatkin I, et al. "The Active Site of Methanol Synthesis over Cu/ZnO/Al₂O₃." Science, 2012, 336(6083): 893–897. DOI:10.1126/science.1219831.

[18] Aurbach D, Markovsky B, Levi M D, et al. "SEI on Lithium-Ion Electrodes." J Electrochem Soc, 2002, 149(2): A152–A161.

[19] Hoffmann F M, Frenkel A I. "Time-Resolved IR for Catalysis." Rev Sci Instrum, 2003, 74(11): 4834–4842.

[20] Dumas P, Tobin M J, Miller L M. "Synchrotron Infrared Microspectroscopy." Spectroscopy Europe, 2009, 21(4): 14–18.

[21] Mevissen T, Franza B, Bonn M. "Machine Learning for In-Situ IR." J Phys Chem C, 2023, 127(8): 4023–4033.

[22] ftir.fun 一氧化碳官能团页. https://ftir.fun/ir/group/ads…

[23] ftir.fun 吸附一氧化碳官能团页. https://ftir.fun/ir/group/ads…

[24] ftir.fun 氮氧化物官能团页. https://ftir.fun/ir/group/nit…

[25] ftir.fun 铵盐官能团页. https://ftir.fun/ir/group/amm…

[26] ftir.fun 羰基官能团页. https://ftir.fun/ir/group/car…

[27] ftir.fun 羧酸盐官能团页. https://ftir.fun/ir/group/car…

[28] ftir.fun 酯官能团页. https://ftir.fun/ir/group/est…

下一集预告：Ep 46 — 主流 FTIR 品牌横评（上）：Thermo Fisher、Bruker
高级篇收官！下一集我们将进入第五篇"仪器与工具篇"。Ep 46 从 Thermo Fisher（原 Nicolet）与 Bruker 两大主流品牌横评开始：它们的产品线如何分布（Nicolet iS5 → iS50 / ALPHA II → VERTEX）？各自的特色技术（Smart 附件自动识别、RockSolid 干涉仪）有什么优势？软件生态（OMNIC vs OPUS）有何差异？帮你在采购与维护中做出明智决策。

本文使用 CC BY-NC-SA 4.0 许可。配图来自公开领域或已标注来源的网络资源，版权归原作者所有。
