引子：同一台主机，附件决定它"能做什么"

2022 年，某第三方检测机构同时采购了两台完全相同的 Thermo Nicolet iS20。一台配齐金刚石 ATR + DRIFTS + 气体池，承担聚合物、矿物、废气三类业务；另一台只配基础透射，仅能做 KBr 压片。三年后，前者业务量是后者的 4 倍，而主机硬件几乎一样 [1]。

这印证了一个行业共识：主机决定 FTIR 的"上限"，附件决定它的"日常产出"。本集系统讲解七大类附件——ATR、DRIFTS、气体池、镜面反射、变温、偏振、光声——并给出"何时该升级"的决策建议。

"The choice of sampling accessory, more than the choice of spectrometer, determines the quality and efficiency of day-to-day FTIR analysis."
—— Mirabella F M. Modern Techniques in Applied Molecular Spectroscopy [2]

一、ATR 附件：金刚石 vs ZnSe vs Ge

1.1 ATR 晶体材料三巨头

ATR（衰减全反射）的核心是晶体材料，它决定了可测波数范围、折射率、化学耐受性与价格 [2][3]：

表 1：ATR 晶体材料对比（数据来源：Harrick Scientific 技术手册 [3]；Mirabella [2]）

1.2 穿透深度的物理含义

ATR 的隐失波穿透深度 dp 由下式决定 [2][3]：

$$d_p = \frac{\lambda}{2\pi n_1 \sqrt{\sin^2\theta - (n_2/n_1)^2}}$$

其中 λ 为波长，n₁ 为晶体折射率，n₂ 为样品折射率，θ 为入射角。关键结论：

• 波长越长（波数越低），穿透越深：低波数区信号更强，导致 ATR 谱图与透射谱图形状不同，需做 ATR 校正；
• 晶体折射率越高，穿透越浅：Ge（n=4.00）穿透仅 0.7 μm，金刚石（n=2.42）穿透 2.0 μm；
• 入射角越大，穿透越浅：通常固定 45°。

1.3 何时该"升级"晶体？

🔗 延伸阅读：不同样品的官能团特征可对照 ftir.fun 羰基 C=O 页 与 羟基 O-H 页 判断。选择晶体时，需确保目标官能团的吸收波数在晶体的有效范围内。

选金刚石的情况 [2][3][4]：

• 样品含强酸强碱、强氧化剂（金刚石化学惰性极强）；
• 样品硬度高（矿物、陶瓷、金属粉末），会划伤 ZnSe；
• 需要测到 500 cm⁻¹ 以下的远红外区（如无机物、金属有机）；
• 一台 ATR 走天下，预算允许就上金刚石——它"几乎不会让你失望"。

选 ZnSe 的情况：

• 预算有限的教学/QC 场景；
• 样品为常规有机物（聚合物、药物、食品），不接触强酸强碱；
• 4000–500 cm⁻¹ 范围已满足需求。

选 Ge 的情况 [2][3]：

• 样品强红外吸收（如黑色橡胶、碳黑填充聚合物、浓稠液体），金刚石/ZnSe 会"过吸收"导致谱图饱和；
• 需要极浅表面分析（涂层、表面污染），Ge 的浅穿透（0.7 μm）正好；
• 陷阱：Ge 极脆，稍用力即碎，且不耐氧化性酸（王水、铬酸）。

💡 实务经验：现代实验室"一台金刚石 ATR 走天下"已成主流。Ge 作为"强吸收样品专用"，建议作为第二附件备用，而非首选 [1][4]。

二、DRIFTS 漫反射附件：粉末样品无需压片

2.1 DRIFTS 原理

DRIFTS（Diffuse Reflectance Infrared Fourier Transform Spectroscopy）用于粉末样品的直接分析，无需 KBr 压片 [2][5]。其原理：

   入射红外光 → 粉末样品表面
        ├─ 镜面反射（被光阱吸收，无用）
        └─ 漫反射：光在粉末颗粒间多次折射、反射、吸收后，
            从表面各方向"漫"射出来 → 被椭球镜收集 → 检测器

漫反射光携带了样品的吸收信息，但经历了多次散射，强度需经 Kubelka-Munk 转换才能等效为吸收谱 [5]。

2.2 Kubelka-Munk 转换

漫反射测得的是反射率 R(ν)，与吸收的关系为 [5]：

$$f(R_\infty) = \frac{(1-R_\infty)^2}{2R_\infty} = \frac{K}{S}$$

其中 K 为吸收系数，S 为散射系数，R∞ 为"无限厚"样品的反射率。转换后的 f(R∞) 与浓度成正比，可做定量分析。

⚠️ 实务提醒：很多软件提供 "Kubelka-Munk" 与 "Log(1/R)" 两种转换。对于纯定性分析，Log(1/R) 已足够；对于定量分析（如催化活性位点浓度），必须用 Kubelka-Munk [5][6]。

2.3 何时该选 DRIFTS？

DRIFTS 的核心优势——无需制样[5][6][7]：

• 催化研究：原位催化反应池几乎都基于 DRIFTS，催化剂粉末直接装入，通入反应气体，原位监测（详见 Ep 45）；
• 矿物分析：土壤、岩石、矿物粉末直接测，无需溶解（详见 Ep 27、Ep 35）；
• 难溶样品：交联聚合物、碳材料、药物多晶型粉末；
• 高通量粉末筛选：配合自动进样转盘，批量筛药/催化剂量产。

🔗 延伸阅读：DRIFTS 测矿物时，Si–O 伸缩在 1080–1030 cm⁻¹ 强吸收，是判断硅酸盐矿物存在与否的关键——详见 ftir.fun 硅氧烷官能团页。催化研究中，CO 吸附在金属表面的特征峰（如线式吸附 CO ~2050 cm⁻¹、桥式 ~1850 cm⁻¹）是推断活性位点的探针——详见 ftir.fun CO 吸附官能团页。

2.4 DRIFTS 的样品制备要点

虽然"无需压片"，但仍有要求 [5][6]：

1. 粒径 < 10 μm：研磨要充分，颗粒过粗会引起严重散射、基线倾斜；
2. KBr 稀释：纯样品吸收过强，需用 KBr 粉末稀释（1:10–1:100）；
3. 样品杯填平：装样后表面刮平，避免高度差异影响光路；
4. 干燥：水分会在 3400/1640 cm⁻¹ 强吸收，掩盖样品信息。

三、气体池：短光程 vs 长光程

3.1 气体分析的"光程决定检测限"

气体红外分析遵循朗伯-比尔定律 A = εbc，其中 b 为光程。气体浓度通常很低（ppm–ppb），必须靠增加光程来提高吸收 [7][8]：

表 2：气体池类型与检测限（数据来源：Hanst & Gray, Optical Engineering [8]；EPA Method 320 [9]）

3.2 White cell：多反射实现超长光程

White cell（怀特池）由 White 于 1942 年发明，是长光程气体池的经典设计 [8]：

   White cell 原理（俯视）
       凹面镜 A（角镜）     凹面镜 B/C（场镜）
          ●━━━━━━━━━━━●━━━━━━━━━━━●
          ┃           ┃           ┃
          ┃  光在 A、B、C 三镜间
          ┃  多次反射（24、40、80 次…）
          ┃  每次反射间隔 ~30 cm
          ┃  总光程 = 次数 × 单次距离
          ●━━━━━━━━━━━●━━━━━━━━━━━●
       入射 →                    → 出射到检测器

通过调整场镜角度，可在 1 m 到 100 m 间切换光程。代价是光每反射一次都有损失，光程越长信噪比越低——光程与信噪比需折中[8]。

3.3 气体分析的实战要点

• 水蒸气干扰：大气水在 3400/1640 cm⁻¹ 强吸收，需用干燥 N₂ 吹扫或参比扣除（详见 Ep 28 的 VaporFit 工具）；
• CO₂ 干扰：2350 cm⁻¹ 双峰，气体分析时必扣除；
• 温度控制：气体吸收强度受温度影响，定量时需恒温；
• 压力控制：高压会增宽吸收峰，影响分辨率。

🔗 延伸阅读：常见污染气体的红外特征可对照 ftir.fun NOx 官能团页 与 ftir.fun SO₂ 官能团页。大气扣除的标准方法详见 Ep 28。

四、镜面反射附件：薄膜、涂层、金属表面

4.1 镜面反射 vs 漫反射

镜面反射附件（Specular Reflection）用于平整、光滑表面的样品——与 DRIFTS（粗糙粉末）相反 [2][10]：

4.2 应用场景

• 金属表面涂层：汽车漆膜、金属防腐涂层、镀层分析；
• 半导体晶圆：表面氧化层（SiO₂/Si₃N₄）厚度测量；
• 平整薄膜：聚合物薄膜表面分析，无需破坏；
• 掠角反射（GIR）：入射角 65–85°，用于超薄纳米薄膜（如自组装单层 SAM），信号增强 10–100 倍 [10]。

🔗 延伸阅读：金属表面有机涂层的官能团解析，可对照 ftir.fun 酯基 C=O 页（醇酸/聚酯涂料）与 ftir.fun 脲基 C=O 页（聚氨酯涂料）。

4.3 KK 转换的必要性

镜面反射测得的是"反射率谱"，与吸收谱形状不同，需经 Kramers-Kronig（KK）变换才能等效为吸收谱 [2][10]。主流软件（OMNIC、OPUS）均内置 KK 转换。

五、变温附件：从液氮低温到高温加热

5.1 变温附件的价值

变温附件（Variable Temperature Cell）让 FTIR 能研究温度依赖性现象[2][11]：

5.2 典型应用

• 聚合物玻璃化转变（Tg）：通过 Tg 上下谱图变化，研究链段运动；
• 药物晶型相变：监测加热过程中晶型转变（详见 Ep 22）；
• 催化反应原位监测：升温活化催化剂、通入反应气体（详见 Ep 45）；
• 蛋白质热变性：监测 Amide I 峰随温度的二级结构变化。

🔗 延伸阅读：变温过程中若涉及脱水（如水合物药物），水分子在 3400/1640 cm⁻¹ 的吸收变化是关键指标——详见 ftir.fun 水分子官能团页。

六、偏振附件：取向分析

6.1 偏振红外的原理

偏振附件（Polarizer）在光路中插入红外偏振片（KRS-5 线栅偏振器或 BaF₂ 偏振器），只让特定偏振方向的光通过 [2][12]：

• p 偏振：电场平行于入射面；
• s 偏振：电场垂直于入射面。

6.2 二色性比与取向度

对于取向样品（拉伸聚合物、液晶、生物膜），不同偏振方向下某振动峰强度不同，可计算二色性比 R[12]：

$$R = \frac{A_\parallel}{A_\perp}$$

进而推算分子链的取向度。典型应用：

• 拉伸聚合物：评估 PE/PP 拉伸后的链取向；
• 液晶薄膜：研究液晶分子排列；
• 生物膜蛋白：跨膜蛋白 α-螺旋取向；
• 聚合物纤维：纤维轴取向分析（法医纤维证据）。

🔗 延伸阅读：偏振红外的取向分析常结合 ftir.fun 酰胺 I 带官能团页 分析蛋白质二级结构。

七、光声（PAS）附件：不透明样品的特殊方法

7.1 光声检测原理

光声光谱（Photoacoustic Spectroscopy, PAS）的原理独特 [2][13]：

   调制的红外光 → 样品吸收 → 局部升温 → 气体热膨胀
        → 产生声波（压力波动）→ 麦克风检测

光声信号直接来自样品对光的吸收，无需光"穿透"样品，因此样品不透明也能测。

7.2 PAS 的独特优势

• 不透明样品：碳黑、深色橡胶、煤炭、深色矿物——传统透射/反射无法测，PAS 可测；
• 无需制样：固体直接放入光声池，无需 KBr 压片、无需切样；
• 深度剖析：通过改变调制频率（光调制速度），可控制采样深度（nm–μm 级），做"深度切片"；
• 无损：样品可回收。

7.3 PAS 的局限

• 灵敏度低：信噪比远不如 ATR；
• 需要气体介质：光声池需充 He 或空气，样品必须能放入小池；
• 基线漂移：光声池对环境噪声敏感；
• 应用小众：主要用于无法用常规方法测的深色/不透明样品。

🔗 延伸阅读：PAS 测碳材料时，C=C 伸缩 ~1580 cm⁻¹ 与含氧基团 C=O ~1720 cm⁻¹ 是评估碳黑表面氧化的关键——详见 ftir.fun 芳环 C=C 官能团页。

八、附件配置的"升级决策树"

8.1 何时该升级附件？

   当前配置：主机 + 金刚石 ATR
        │
        ├─ 样品是粉末/催化/矿物？ → 升级 DRIFTS
        │
        ├─ 需要测气体？ → 升级气体池（短光程起步）
        │
        ├─ 样品是薄膜/涂层/金属表面？ → 升级镜面反射
        │
        ├─ 需要温度依赖性研究？ → 升级变温附件
        │
        ├─ 研究聚合物/生物膜取向？ → 升级偏振附件
        │
        ├─ 样品深色/不透明？ → 升级 PAS 光声
        │
        └─ 需要微区成像/微塑料？ → 升级显微红外（最贵）

8.2 附件预算的"二八法则"

• 80% 的日常需求用 20% 的附件预算解决：一台金刚石 ATR 覆盖 90% 场景；
• 专项附件按需配：DRIFTS、气体池、变温各有特定用户群，非刚需不配；
• 显微红外是"决策门槛"：价格高、使用门槛高，仅在有明确微区分析需求时配置 [1]。

配图（本集关键示意）

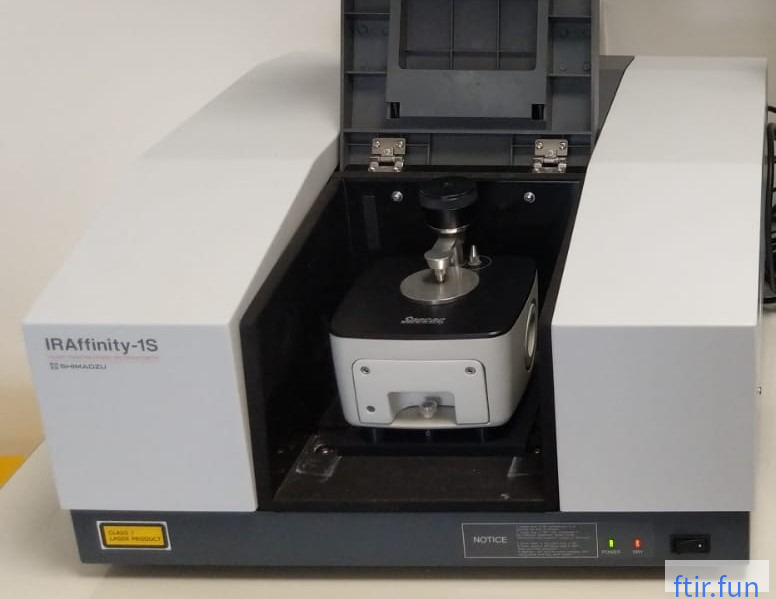

📷 图 1：仪器能力对比示意

来源：真实/开源图片 · Project asset — FTIR + ATR photo（已加水印 ftir.fun）

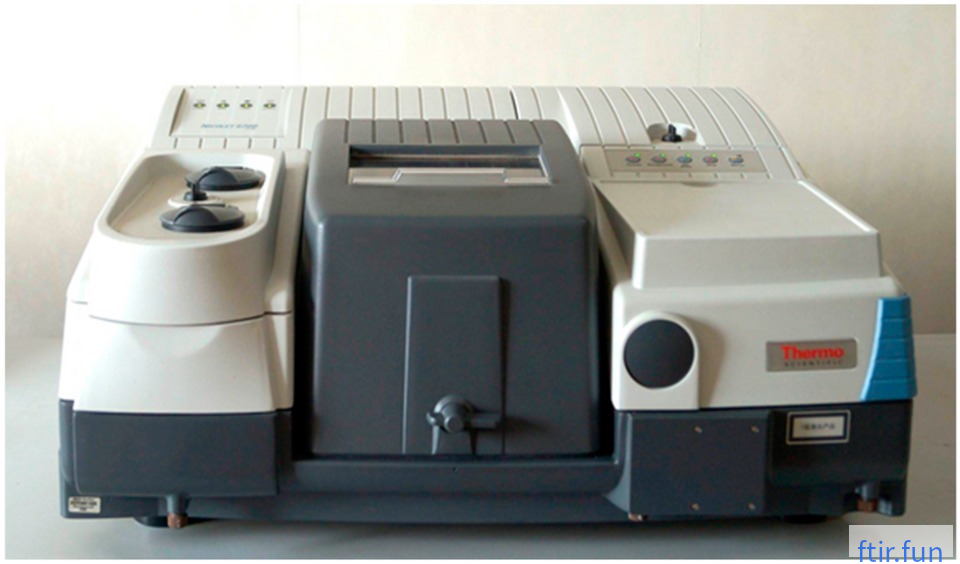

📷 图 2：光路/附件概念

来源：真实/开源图片 · Project asset — FTIR spectrometer photo（已加水印 ftir.fun）

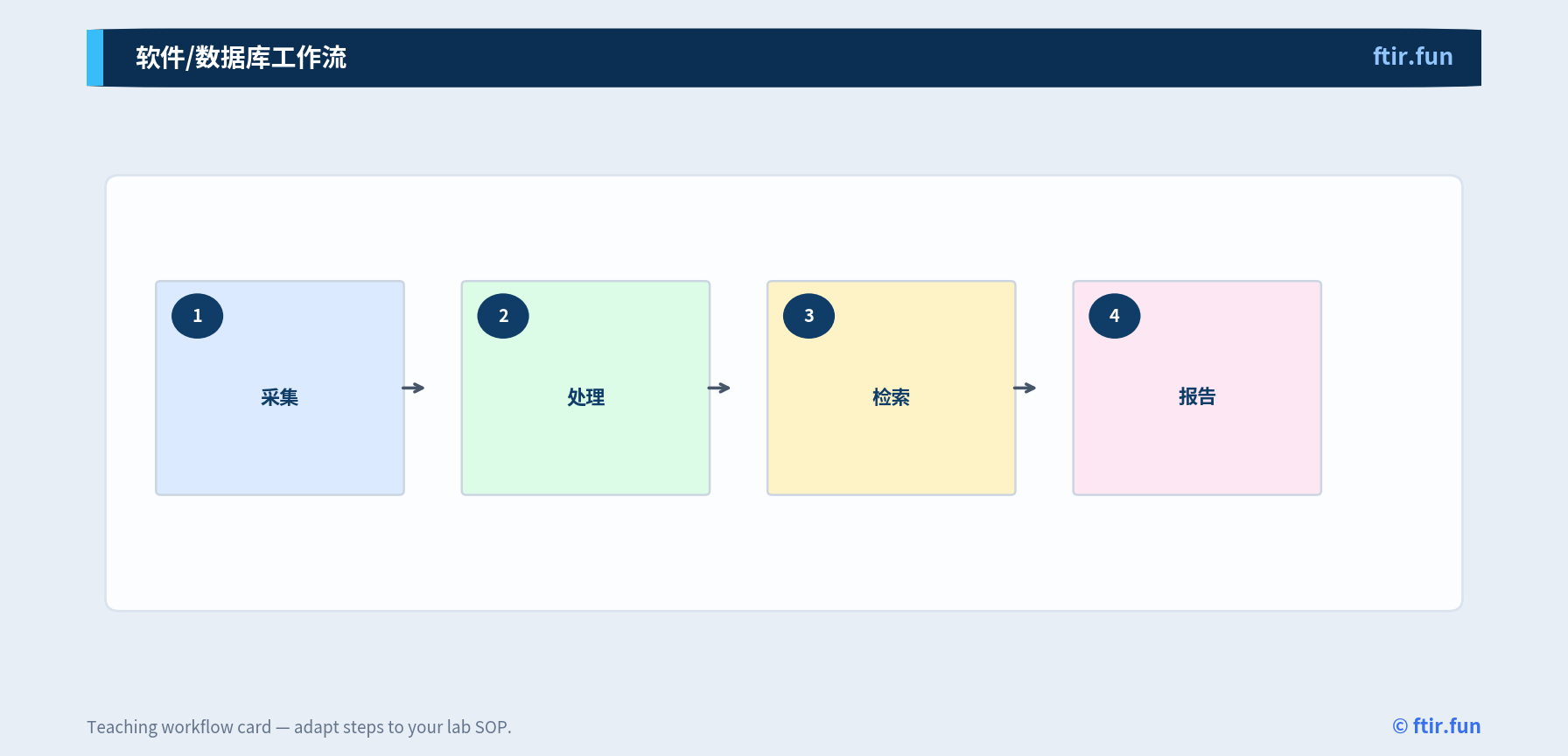

📷 图 3：软件/数据库工作流

来源：ftir.fun 教学示意图（带水印；非实测谱，仅供理解概念）

本集小结

思考题

1. 你有一批黑色碳黑填充橡胶样品需要做红外分析。尝试金刚石 ATR 后发现谱图严重饱和（吸光度 > 2）。应如何调整晶体材料或更换附件？请说明理由。

2. 催化课题组希望原位监测 CO 在 Pt/Al₂O₃ 上的吸附-氧化过程。应选择哪种附件？为什么不用 ATR？样品制备有何特殊要求？CO 吸附峰位置能提供什么信息？

3. 环境监测站需要测定空气中 ppb 级的苯蒸气。短光程气体池（10 cm）能否满足？若不能，应升级到什么附件？光程与信噪比如何折中？

4. 某金属表面有一层 ~500 nm 的有机防腐涂层，需要鉴定涂层树脂类型。比较镜面反射、ATR、DRIFTS 三种方法的适用性，并说明各自能获得的信息深度。

5. 光声光谱（PAS）虽能测不透明样品，但在常规实验室并不普及。请从灵敏度、制样、维护三个维度分析 PAS 推广受限的原因，并提出一种"可能让 PAS 重获重视"的应用场景。

参考文献

[1] 中国仪器仪表学会分析仪器分会. 傅里叶变换红外光谱仪采购与应用白皮书. 2023.

[2] Mirabella F M (ed.). Modern Techniques in Applied Molecular Spectroscopy. Wiley-Interscience, 1998. ISBN: 978-0-471-12359-0.

[3] Harrick Scientific Products. ATR Crystals — Technical Reference. 2022.
https://www.harrick.com/techn…

[4] Milosevic M A. "Diamond ATR for FTIR Spectroscopy." Spectroscopy, 2012, 27(7): 26–31.

[5] Griffiths P R, de Haseth J A. Fourier Transform Infrared Spectrometry. 2nd ed. Wiley, 2007. Ch. 18: Diffuse Reflectance.

[6] Fuller M P, Griffiths P R. "Diffuse Reflectance Measurements by FTIR." Analytical Chemistry, 1978, 50(13): 1906–1910. DOI:10.1021/ac50035a045.

[7] Chalmers J M, Griffiths P R (eds.). Handbook of Vibrational Spectroscopy. Wiley, 2002. Vol. 2: Sampling Techniques.

[8] Hanst P L, Gray R E. "Long-Path Gas Cells for IR Spectroscopy." Optical Engineering, 1975, 14(3): 143–150. DOI:10.1117/12.7971644.

[9] US EPA Method 320. Measurement of Vapor Phase Organic and Inorganic Emissions by Extractive FTIR. 2020.
https://www.epa.gov/emc/metho…

[10] Ulbricht R, Hendry E et al. "Kramers-Kronig Analysis of Reflectance Spectra." Review of Scientific Instruments, 2011, 82(10): 103107. DOI:10.1063/1.3647301.

[11] Stuart B H. Infrared Spectroscopy: Fundamentals and Applications. Wiley, 2004. Ch. 6: Variable Temperature Studies.

[12] Fraser R D B. "The Interpretation of Infrared Dichroism in Fibrous Proteins." Journal of Chemical Physics, 1953, 21(9): 1511–1515. DOI:10.1063/1.1699286.

[13] Rosencwaig A. Photoacoustics and Photoacoustic Spectroscopy. Wiley-Interscience, 1980. ISBN: 978-0-471-04147-7.

[14] ftir.fun 红外光谱在线解析工具. https://ftir.fun

[15] ftir.fun 羰基官能团页. https://ftir.fun/ir/group/car…

[16] ftir.fun 羟基官能团页. https://ftir.fun/ir/group/hyd…

[17] ftir.fun 硅氧烷官能团页. https://ftir.fun/ir/group/sil…

[18] ftir.fun 水分子官能团页. https://ftir.fun/ir/group/wat…

[19] ftir.fun 酰胺 I 带官能团页. https://ftir.fun/ir/group/ami…

[20] ftir.fun 芳环 C=C 官能团页. https://ftir.fun/ir/group/aro…
