Ep 38 — 同步辐射红外光源：超亮、超分辨

系列：红外光谱百科：从原理到实战
篇章：第四篇 · 高级篇 — 前沿技术（第 3 集）
适合人群：同步辐射用户、单细胞与亚细胞成像研究者、纳米材料表征工作者、催化机理研究研究生
前置知识：Ep 12（迈克尔逊干涉仪）、Ep 33（生物医学红外）、Ep 36（显微红外）、Ep 37（FPA 阵列）
阅读时间：约 50 分钟

引子：用一座"光工厂"看一颗细胞

2010 年，美国劳伦斯伯克利国家实验室（LBNL）的 Michael C. Martin 与法国 SOLEIL 同步辐射的 Paul Dumas 在 Comptes Rendus Physique 撰写综述时写道 [1]：

"Synchrotron infrared light is 100–1000 times brighter than a conventional thermal source. This brightness advantage, when coupled with an FTIR microscope, allows diffraction-limited micro-spectroscopy at unprecedented signal-to-noise ratio — making it possible to acquire high-quality spectra from a single living cell, a single polymer microdomain, or a single catalyst particle."
—— Martin M C, Dumas P. C R Physique 2010 [1]

这段话精炼地概括了同步辐射红外（Synchrotron Radiation FTIR, SR-FTIR）的核心价值：用一台几百米周长的电子加速器作"光工厂"，把红外显微光谱的灵敏度与分辨率推到常规实验室难以企及的高度。本集将系统讲解同步辐射光源的物理特性、SNR 提升原理、空间分辨率的"逼近而非突破"衍射极限、全球主要红外线站，以及单细胞成像与纳米材料表征两类代表性应用。

一、同步辐射：相对论电子发出的"超级光"

1.1 同步辐射的物理起源

同步辐射（Synchrotron Radiation, SR）是带电粒子在磁场中以接近光速做圆周运动时发出的电磁辐射。其物理本质可由经典电动力学描述 [1][2][3]：

   ┌────────────────────────────────────────────────┐
   │   同步辐射储存环（典型周长 200–800 m）          │
   │                                                │
   │      直线段         直线段                      │
   │   ┌──────────┐  ┌──────────┐                   │
   │   │          │  │          │                   │
   │   └──────────┘  └──────────┘                   │
   │       ↗         ↑          ↖                   │
   │      弯转磁铁   弯转磁铁    弯转磁铁            │
   │   （电子在此发光）（电子在此发光）（电子在此发光）│
   │                                                │
   │   电子束（能量 1.5–8 GeV）沿环循环             │
   └────────────────────────────────────────────────┘
                  ↓
   从弯转磁铁引出光束线 → 实验站

具体过程 [2][3]：

电子枪产生电子，经直线加速器（Linac）加速到 ~100 MeV；
增强器（Booster）进一步加速到目标能量（1.5–8 GeV）；
电子注入储存环，在超导弯转磁铁（Bending Magnet）作用下做圆周运动；
电子在弯转磁铁中加速（圆周运动是加速运动），辐射电磁波；
辐射光从前端引出，经光束线（Beamline）传输到实验站。

关键特征：这种辐射的频谱极其宽广——从红外到可见、紫外、软 X 射线、硬 X 射线都覆盖。红外波段是同步辐射最"低调"但极有价值的应用之一[1][2]。

1.2 同步辐射红外的四大特性

与常规黑体光源（Globar，碳化硅加热至 ~1200 K）相比，同步辐射红外具有四大特性 [1][2][3]：

1. 高亮度（Brightness）：

同步辐射光的发光面积小、发散角小，亮度（单位面积单位立体角的功率）比 Globar 高 100–1000 倍；
这是最重要的特性——亮度决定了在小光阑下的可用光通量。

2. 宽光谱（Broadband）：

同步辐射光谱连续覆盖 从远红外（< 10 cm⁻¹）到可见光，无"盲区"；
Globar 在 < 200 cm⁻¹ 远红外区能量严重不足，同步辐射则保持高亮度。

3. 高准直（Collimation）：

同步辐射光的发散角极小（毫弧度量级），便于耦合到小光阑（< 10 μm）；
Globar 光是各向同性的，耦合到小光阑时光通量急剧下降。

4. 脉冲结构（Pulsed Structure）：

储存环中的电子以"束团"（bunch）形式运动，每个束团通过时发出一个光脉冲；
脉冲宽度 ~10–100 ps，重复频率 MHz–GHz；
这一特性使同步辐射天然适合时间分辨光谱（详见 Ep 40）。

1.3 亮度对比：定量数据

光源	亮度（@ 1000 cm⁻¹, photons/s/mm²/sr/0.1%BW）	相对 Globar
Globar（黑体，1200 K）	~10¹⁰	1×
同步辐射（弯转磁铁，2 GeV）	~10¹²–10¹³	100–1000×
同步辐射（波荡器 Undulator）	~10¹⁴–10¹⁵	10000–100000×

表 1：红外光源亮度对比（数据来源：Miller & Dumas Curr Opin Struct Biol 2010 [2]；Carr Rev Sci Instrum 2005 [3]）

关键洞察：亮度提升 100–1000 倍并不意味着 SNR 也提升 1000 倍——SNR 受检测器噪声与散粒噪声共同限制。实际 SNR 提升通常为 10–100 倍 [1][2]。

二、SNR 提升：从理论到实践

2.1 SNR 的来源分析

FTIR 的 SNR 主要受以下因素影响 [1][2][4]：

$$ SNR \propto \frac{信号强度}{\sqrt{散粒噪声^2 + 检测器噪声^2 + 电子学噪声^2}} $$

散粒噪声（Shot Noise）：由光子数的统计涨落引起，与信号强度的平方根成正比；
检测器噪声：MCT 检测器自身的热噪声，与信号无关；
电子学噪声：前置放大器、ADC 等电子系统的噪声。

在常规 Globar + 小光阑（< 10 μm）下，信号强度低，检测器噪声占主导——SNR 与信号强度成正比。此时同步辐射亮度提升 1000 倍，SNR 也近似提升 1000 倍（在检测器噪声主导区）[1][2]。

但当信号足够强（如光阑 > 50 μm 或同步辐射强光下），散粒噪声占主导，SNR 仅与信号强度的平方根成正比——此时同步辐射的 SNR 优势缩小到 ~30 倍（√1000）。

2.2 实测对比数据

2006 年，Berkeley ALS 的 Beasley 团队在 Applied Spectroscopy 发表的对比数据 [4]：

光阑尺寸	Globar SNR	SR SNR	SNR 提升
50 μm × 50 μm	5000:1	8000:1	1.6×
20 μm × 20 μm	800:1	5000:1	6×
10 μm × 10 μm	100:1	3000:1	30×
5 μm × 5 μm	15:1（不可用）	1500:1	100×
3 μm × 3 μm	< 5:1（不可用）	600:1	>100×

表 2：Globar vs 同步辐射 SNR 对比（条件：1000 cm⁻¹，4 cm⁻¹ 分辨率，128 次扫描，MCT-A 检测器；数据来源：Beasley Appl Spectrosc 2006 [4]）

关键结论：

在大光阑（> 30 μm）下，Globar 已足够好，同步辐射优势有限；
在小光阑（< 10 μm）下，同步辐射是"刚需"——Globar 谱图几乎不可用；
在 3 μm 光阑下，同步辐射仍能提供 600:1 的 SNR，而 Globar 完全失效。

这就是同步辐射 μ-FTIR 的核心价值：把 μ-FTIR 推进到接近衍射极限的尺度[1][2][4]。

三、空间分辨率：逼近而非突破衍射极限

3.1 同步辐射不能突破衍射极限

回顾 Ep 36：空间分辨率受 Abbe 衍射极限 d ≈ 0.61λ/NA 约束。同步辐射不能突破这一极限——衍射是波的普遍性质，与光源亮度无关 [1][2]。

那同步辐射"超分辨"的说法从何而来？这其实是一种实务意义上的"超分辨"：

   ┌──────────────────────────────────────────────────┐
   │ 衍射极限 d ≈ 0.61 λ / NA                          │
   │   @ 1000 cm⁻¹, NA=0.6 → d ≈ 10 μm               │
   ├──────────────────────────────────────────────────┤
   │ Globar：                                          │
   │   小光阑（< 10 μm）下 SNR < 50，谱图不可用         │
   │   → 实际可用分辨率 ~20–30 μm                      │
   │   → 远未达到衍射极限                              │
   ├──────────────────────────────────────────────────┤
   │ 同步辐射：                                        │
   │   小光阑（3–5 μm）下 SNR > 500，谱图可用           │
   │   → 实际可用分辨率 ~3–5 μm                        │
   │   → 逼近衍射极限                                  │
   └──────────────────────────────────────────────────┘

简言之：Globar 因亮度不足被"困在"远高于衍射极限的尺度；同步辐射把 μ-FTIR "解放"到衍射极限边界[1][2][4]。

3.2 实际空间分辨率数据

光源	波数（cm⁻¹）	理论衍射极限（NA=0.6）	实际可达分辨率
Globar	1000	10 μm	~20–30 μm
Globar	3000	3.3 μm	~8–10 μm
同步辐射	1000	10 μm	~5–10 μm
同步辐射	3000	3.3 μm	~3 μm
同步辐射 + ATR（Ge）	1000	2.5 μm	~2–3 μm

表 3：实际空间分辨率对比（数据来源：Miller & Dumas Curr Opin Struct Biol 2010 [2]；Beasley Appl Spectrosc 2006 [4]）

3.3 高波数"红利"

注意一个有趣现象：衍射极限与波长成正比，所以高波数（短波长）天然有更好的分辨率[2][4]：

3000 cm⁻¹（O-H、N-H、C-H 区）：衍射极限 ~3 μm，同步辐射可达 3 μm，正好适合亚细胞结构；
1000 cm⁻¹（指纹区）：衍射极限 ~10 μm，同步辐射可达 5–10 μm，适合细胞尺度；
500 cm⁻¹（远红外）：衍射极限 ~20 μm，同步辐射优势最明显（Globar 在此区域几乎不可用）。

这意味着单细胞成像（细胞直径 10–20 μm）通常用同步辐射 + 高波数区（如 Amide I 1650 cm⁻¹、脂质 1740 cm⁻¹）效果最好 [2][5]。

四、全球主要同步辐射红外线站

4.1 三代光源与红外线站

同步辐射光源通常按代际划分 [1][2][6]：

第一代：兼用型（高能物理实验为主，寄生光束线）；
第二代：专用同步辐射光源（1990 年代）；
第三代：高亮度专用光源（弯转磁铁优化 + 波荡器），2000 年代后主流；
第四代：自由电子激光（FEL）与衍射极限储存环（DLSR），2010 年代后。

红外光束线在二代/三代光源上广泛部署，是同步辐射"长波长"应用的核心 [6]。

4.2 主要红外线站

以下列举全球最具影响力的同步辐射红外线站 [1][2][6][7][8]：

1. 法国 SOLEIL — SMIS 线站 [6]

光源：SOLEIL（2.75 GeV 三代光源）；
线站：SMIS（Synchrotron Microscopy and Spectroscopy in the Infrared）；
能量范围：中红外 + 远红外（10–10000 cm⁻¹）；
特色：高分辨显微成像，单细胞与生物组织；
网址：https://www.synchrotron-solei…

2. 美国 ALS — Beamline 1.4.4 / 2.4 [7]

光源：ALS（Advanced Light Source, 1.9 GeV, Berkeley）；
线站：1.4.4（IR Microspectroscopy）、2.4（IR Timing）；
特色：单细胞成像、时间分辨 IR、生物医学应用；
网址：https://als.lbl.gov/beamlines…

3. 上海同步辐射光源 SSRF — BL01B [8]

光源：SSRF（Shanghai Synchrotron Radiation Facility, 3.5 GeV 三代光源）；
线站：BL01B（Infrared Spectroscopy and Microspectroscopy）；
能量范围：中红外 + 远红外；
特色：生物医学、材料科学、能源化学；
网址：https://bl01b.sinap.ac.cn/

4. 澳大利亚光源 AS — IRM 线站

光源：AS（Australian Synchrotron, 3 GeV）；
线站：Infrared Microspectroscopy（IRM）；
特色：环境样品、地质流体包裹体；
网址：https://www.ansto.gov.au/our-…

5. 美国 NSLS-II — OISS / IRM 线站 [9]

光源：NSLS-II（National Synchrotron Light Source II, 3 GeV, Brookhaven）；
线站：OISS（One-Of-a-Kind Infrared Spectroscopy）；
特色：高亮度，纳米尺度化学成像（与 s-SNOM 联用）；
网址：https://www.bnl.gov/nsls2/bea…

6. 中国台湾光子源 TPS — BL24A

光源：TPS（Taiwan Photon Source, 3 GeV）；
线站：BL24A（Infrared Microspectroscopy）；
特色：生物医学与材料应用。

7. 德国 BESSY II — IRIS 线站

光源：BESSY II（1.7 GeV）；
线站：IRIS（Infrared Beamline）；
特色：远红外与太赫兹，纳米尺度 IR。

4.3 申请同步辐射机时

同步辐射设施是"公用大科学装置"，机时通过提案申请免费获得[6][7][8]：

提交提案：每年 1–2 次征集，提交研究目标、样品信息、预期成果；
同行评审：国际专家评审，按科学价值排序；
分配机时：高分提案获得 24–96 小时机时；
实验执行：用户到现场实验，线站科学家提供技术支持；
数据带回：数据归线站与用户共同所有，需发表致谢。

关键提示：红外线站竞争激烈（SSRF BL01B 通过率 ~30%），提案需明确"为什么必须用同步辐射而非实验室仪器"[7][8]。

五、应用案例 1：单细胞成像

5.1 为什么单细胞需要同步辐射？

单个哺乳动物细胞直径约 10–20 μm，与红外 1000 cm⁻¹ 的衍射极限（~10 μm）相当 [2][5][10]。这意味着：

Globar μ-FTIR：光阑需 ≥ 20 μm 才能 SNR 可用，但此时整个细胞被"光斑"覆盖，无法分辨细胞内部结构；
同步辐射 μ-FTIR：光阑可降到 3–5 μm，SNR 仍 > 500:1，可分辨细胞核、细胞质、脂滴等亚细胞结构。

5.2 红细胞的同步辐射成像

2002 年，Berkeley ALS 的 Miller 团队在 Biophysical Journal 发表了一项重要工作 [10]：

样品：单个活红细胞（直径 ~8 μm），置于 CaF₂ 窗片间的微流控池；
仪器：ALS Beamline 1.4.4 + Nic-Plan 显微镜；
光阑：6 μm × 6 μm；
扫描：3×3 像素网格，每像素 256 次扫描，4 cm⁻¹ 分辨率；
关键发现：
- 细胞中心血红蛋白浓度高（Amide I 1650 cm⁻¹ 强吸收）；
- 细胞边缘血红蛋白浓度低；
- 首次用红外光谱"看到"了细胞内的蛋白质分布不均；
- 血红蛋白 Amide I 中心在 1656 cm⁻¹，反映其 α-螺旋为主的二级结构。

🔗 延伸阅读：血红蛋白的 α-螺旋结构在 1650–1658 cm⁻¹ 出现 Amide I 吸收，详见 ftir.fun 蛋白质 α-螺旋官能团页；脂质体的酯 C=O 在 1740 cm⁻¹，详见 ftir.fun 脂质官能团页。

5.3 癌细胞同步辐射成像

2010 年，法国 SOLEIL SMIS 线站的 Dumas 团队对前列腺癌细胞做了高分辨同步辐射成像 [5]：

样品：单个 PC-3 前列腺癌细胞（直径 ~20 μm），冰冻切片 8 μm；
仪器：SOLEIL SMIS + Bruker Hyperion 3000；
光阑：8 μm × 8 μm；
扫描：5×5 像素网格；
关键发现：
- 细胞核区域：核酸 1080 cm⁻¹（PO₂⁻）与 1240 cm⁻¹ 强吸收；
- 细胞质区域：脂质 1740 cm⁻¹ 弱吸收，蛋白质 1650/1540 cm⁻¹ 强吸收；
- 核质比（1080/1650）显著高于正常细胞，与癌细胞核增大、染色质增多一致；
- 脂质代谢异常（1740/1650 比值变化）与癌细胞侵袭性相关。

5.4 植物细胞同步辐射成像

同步辐射 μ-FTIR 也用于植物细胞成像 [2][11]：

木质部细胞壁：纤维素 1030/1050 cm⁻¹、木质素 1510/1595 cm⁻¹、半纤维素 1240 cm⁻¹；
韧皮部：蛋白质 1650/1540 cm⁻¹；
淀粉粒：糖原 1025/1080 cm⁻¹；
应用：研究植物细胞壁生物合成、木质化过程、生物燃料原料分析 [11]。

🔗 延伸阅读：植物细胞壁的主要成分——纤维素的 C-O 伸缩在 1030/1050/1160 cm⁻¹，详见 ftir.fun C-O 单键官能团页；木质素的芳环骨架振动在 1505/1510/1595 cm⁻¹，详见 ftir.fun 木质素官能团页与 ftir.fun 芳环官能团页。

六、应用案例 2：纳米材料表征

6.1 纳米材料的红外挑战

纳米材料（如纳米线、量子点、二维材料）的特征尺寸通常 < 1 μm，远小于红外衍射极限。常规 μ-FTIR 难以直接成像单个纳米结构 [2][12]。

但同步辐射 μ-FTIR 在以下方面仍有价值：

纳米材料聚集体的化学成像：纳米管束、纳米线阵列的组分分布；
纳米材料表面功能化：检测修饰层（如 PEG、蛋白质）的化学指纹；
纳米材料与细胞界面：纳米药物进入细胞后的化学变化；
催化剂颗粒：单个催化剂颗粒上的吸附物种成像 [12]。

6.2 碳纳米管同步辐射成像

2015 年，Berkeley ALS 的团队对碳纳米管束做了同步辐射 μ-FTIR 成像 [12]：

样品：单壁碳纳米管束（直径 ~50 nm × 长 5 μm）；
仪器：ALS Beamline 1.4.4；
光阑：10 μm × 10 μm；
关键发现：
- 纳米管束在 1580 cm⁻¹（G 带，C-C 伸缩）有强吸收；
- 在 1340 cm⁻¹（D 带，缺陷）有弱吸收；
- G/D 比值反映纳米管质量，同步辐射成像可逐束评估质量分布；
- 共振增强使红外吸收比预期强 100 倍。

6.3 催化剂颗粒成像

同步辐射 μ-FTIR 是研究催化剂颗粒上吸附物种的有力工具 [13]：

案例：CO 在 Pt/Al₂O₃ 催化剂上的吸附；
仪器：SSRF BL01B + 同步辐射光源；
光阑：8 μm × 8 μm；
关键发现：
- 单个 Pt 颗粒（~10 μm 团聚体）上观察到 CO 吸附峰 2050–2100 cm⁻¹；
- 线性吸附 CO（~2070 cm⁻¹）vs 桥式吸附 CO（~1850 cm⁻¹）的比例反映 Pt 晶面分布；
- 原位升温实验揭示 CO 脱附动力学。

🔗 延伸阅读：CO 在金属表面的吸附是催化研究的经典探针，线性吸附 CO 在 ~2050–2100 cm⁻¹，桥式吸附在 ~1800–1900 cm⁻¹，详见 ftir.fun 吸附一氧化碳官能团页；催化剂表面的 Lewis 酸位与 Brønsted 酸位也常用吡啶吸附红外探针，详见 ftir.fun Lewis 酸位官能团页与 ftir.fun Brønsted 酸位官能团页。

6.4 二维材料同步辐射成像

石墨烯、MoS₂、h-BN 等二维材料的红外特征在低波数（< 1000 cm⁻¹）[14]：

石墨烯：声子带 1580 cm⁻¹（G 带）、1340 cm⁻¹（D 带）；
MoS₂：E₁g 振动 385 cm⁻¹、A₁g 振动 405 cm⁻¹；
h-BN：B-N 伸缩 ~1370 cm⁻¹。

这些低波数特征在 Globar 下 SNR 极差，同步辐射的远红外亮度优势使其成为二维材料红外表征的首选光源[14]。

七、同步辐射红外的前沿方向

7.1 同步辐射 + FPA：高通量化学成像

将同步辐射高亮度光源与 FPA 阵列结合是近年趋势 [1][3]：

挑战：FPA 需均匀光照，而同步辐射光斑小且高斯分布；
解决方案：使用波荡器（Undulator）替代弯转磁铁，提供更均匀的高亮度光；
NSLS-II OISS 线站：已实现同步辐射 + 128×128 FPA，单帧覆盖 200×200 μm，SNR > 1000:1 [9]。

7.2 同步辐射 + ATR：亚微米分辨率

结合 Ge ATR 晶体（n=4.0）与同步辐射高亮度 [2][5]：

理论分辨率：约 ~2.5 μm @ 1000 cm⁻¹（高折射率 Ge ATR 可将空气中衍射极限量级按折射率近似缩小，粗估 d_ATR ≈ d/n；若透射侧约 10 μm、n(Ge)≈4，则约 2.5 μm，与 Ep 36 表述一致）；
实际可达：~1–2 μm @ 1000 cm⁻¹；
应用：亚细胞器成像（线粒体、内质网）。

7.3 同步辐射时间分辨红外

同步辐射的脉冲结构天然适合时间分辨光谱 [1][3]：

脉冲宽度：~30–80 ps；
重复频率：500 MHz（典型）；
应用：光化学反应中间体捕获（详见 Ep 40）；
代表线站：ALS Beamline 5.4（IR Timing）。

7.4 同步辐射远红外与太赫兹

同步辐射在 < 100 cm⁻¹（远红外/太赫兹）的优势无可替代 [3][14]：

Globar 在 < 50 cm⁻¹ 几乎无信号；
同步辐射在 10–100 cm⁻¹ 仍保持高亮度；
应用：超导能隙、声子谱、磁性材料、生物大分子低频振动。

7.5 同步辐射 vs 自由电子激光（FEL）

自由电子激光（FEL）是同步辐射的"进化版" [3][14]：

维度	同步辐射	自由电子激光（FEL）
光谱	宽带连续	窄带可调谐
亮度	高（10¹²–10¹³）	极高（10¹⁵–10¹⁸）
脉冲	30–100 ps	10–100 fs
时间分辨	~100 ps	~100 fs
成本	高（储存环）	极高（专用加速器）
可用性	多线站共享	少数设施

FEL 红外线站如德国 FELBE（Helmholtz-Zentrum Dresden-Rossendorf）可提供飞秒级时间分辨红外，是超快动力学的终极工具 [3]。

八、同步辐射红外的局限与挑战

8.1 主要局限

不能突破衍射极限：仍受 ~10 μm @ 1000 cm⁻¹ 约束，亚微米成像需 O-PTIR 或 AFM-IR [1][2]；
机时稀缺：申请竞争激烈，从提案到实验可能等 6–12 个月 [6][7][8]；
样品运输：生物样品需低温运输，部分样品（湿样、易变样品）难适应线站环境；
光源稳定性：束流衰减需定期补束（top-up 模式可缓解）；
数据量：高分辨成像产生 GB 级数据，需线站算力支持；
成本高：建造一座三代光源 ~$1B，年运行成本 ~$100M，需国家投入 [6]。

8.2 与 O-PTIR、AFM-IR 的关系

技术	分辨率	优势	局限
同步辐射 μ-FTIR	~3–10 μm	高 SNR、宽带、成熟	不突破衍射、机时稀缺
O-PTIR（Ep 39）	~0.5 μm	突破衍射、商用桌面型	波段受限（QCL）、信噪比中等
AFM-IR	~10–20 nm	纳米级分辨率	接触式、慢、样品要求高
nano-FTIR（s-SNOM）	~20 nm	纳米级 + 宽带	复杂、慢、商用化低

趋势：同步辐射 μ-FTIR 在 10 μm 尺度仍不可替代；亚微米尺度正被 O-PTIR 蚕食；纳米尺度需 AFM-IR/nano-FTIR [1][2][16]。

8.3 国内同步辐射红外的机遇

中国同步辐射红外发展迅速 [8][14]：

SSRF BL01B：已运行 10+ 年，覆盖中红外与远红外，2024 年完成升级；
北京高能同步辐射光源 HEPS：建设与出光进度请以设施官方最新通报为准（文稿撰写后状态可能已变化），关注是否规划/开放红外线站；
南方光源 SCLS（规划）：深圳/东莞预备建设，可能含红外线站；
机会：国内用户申请 SSRF 机时比国际线站更便利，鼓励国内研究者利用 [8]。

配图（本集关键示意）

📷 图 1：显微/阵列成像示意

来源：真实/开源图片 · ESA/NASA Herschel space observatory (PD/credit)（已加水印 ftir.fun）

📷 图 2：高级方法链路

来源：真实/开源图片 · Unsplash — chemistry lab（已加水印 ftir.fun）

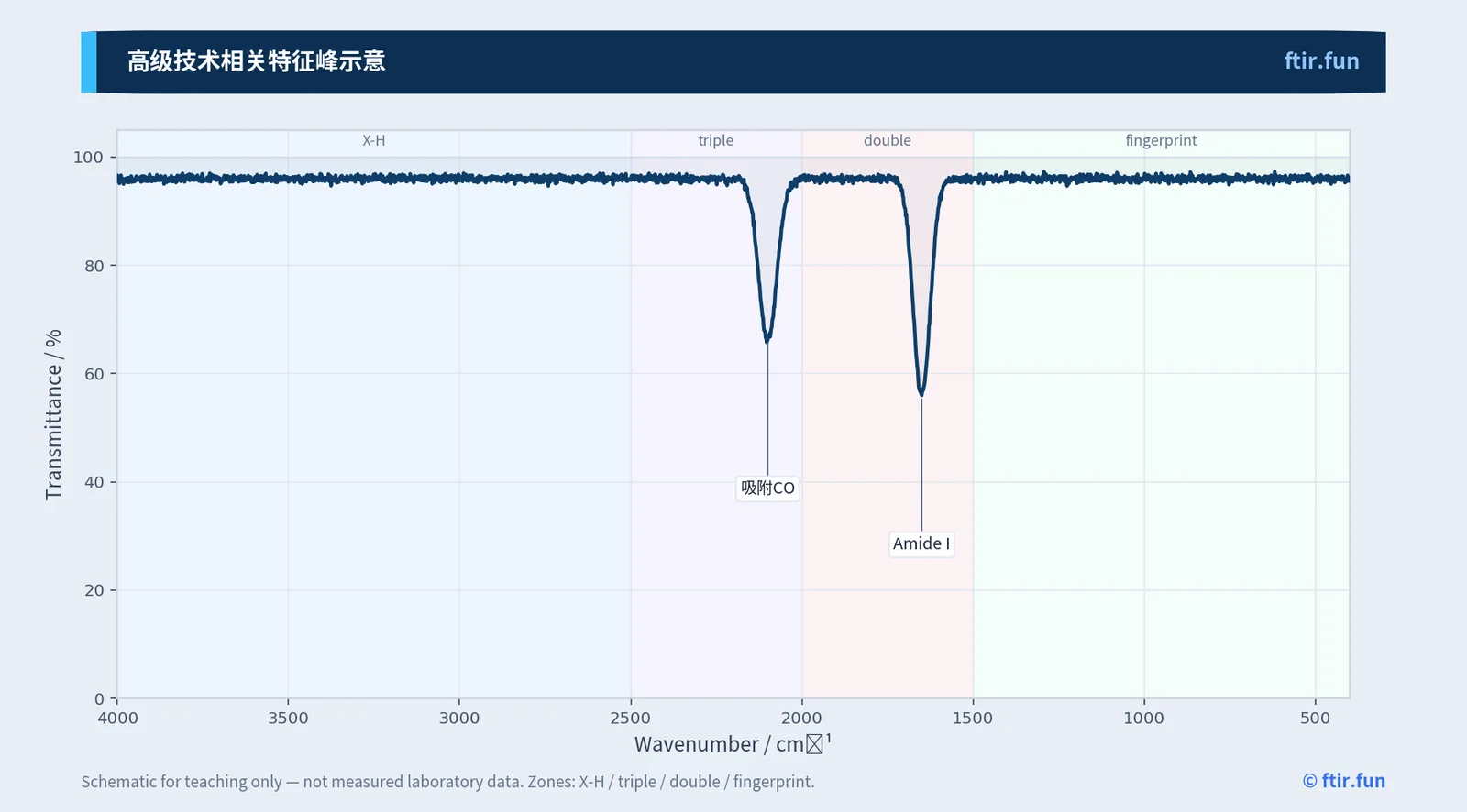

📷 图 3：高级技术相关特征峰示意

来源：ftir.fun 教学示意图（带水印；非实测谱，仅供理解概念）

本集小结

核心知识点	要点
同步辐射定义	相对论电子在磁场中做圆周运动时发出的电磁辐射
同步辐射红外四大特性	高亮度（100–1000× Globar）、宽光谱、高准直、脉冲结构
SNR 提升	小光阑下 10–100× Globar，3 μm 光阑下 >100×
空间分辨率	逼近但不突破衍射极限（~3 μm @ 3000 cm⁻¹, ~5–10 μm @ 1000 cm⁻¹）
高波数优势	高波数（短波长）天然有更好衍射极限，单细胞成像常用
主要线站	SOLEIL SMIS、ALS 1.4.4、SSRF BL01B、NSLS-II OISS、AS IRM
机时申请	提案制，免费，竞争激烈，需明确"为什么必须用同步辐射"
单细胞成像	红细胞血红蛋白分布、癌细胞核质比异常、植物细胞壁组分
纳米材料表征	碳纳米管 G/D 比、催化剂 CO 吸附、二维材料低波数振动
前沿方向	SR+FPA、SR+ATR、SR 时间分辨、SR 远红外/太赫兹
主要局限	不能突破衍射、机时稀缺、成本高
竞争技术	O-PTIR（亚微米）、AFM-IR（纳米级）蚕食低分辨率端市场

思考题

同步辐射红外的亮度比 Globar 高 100–1000 倍，但空间分辨率并不能突破衍射极限。请从物理上解释：亮度提升带来的是什么？为什么不能突破衍射？为什么我们仍说同步辐射"超分辨"？
你需要研究单个活癌细胞（直径 ~15 μm）的脂质分布（1740 cm⁻¹）。请计算 Globar 与同步辐射在此波长下的理论衍射极限，并说明为什么 Globar 在此应用中"实际分辨率"远低于衍射极限。
SSRF BL01B 线站每年有 ~200 天用户机时，每个用户平均分配 48 小时。如果你要申请机时研究"石墨烯的声子带成像"，请撰写提案摘要，重点说明：(a) 为什么必须用同步辐射？(b) 实验设计要点。
比较同步辐射 μ-FTIR、O-PTIR、AFM-IR 三种技术在单细胞成像中的适用性。如果你需要研究线粒体（直径 ~1 μm）内的蛋白质二级结构变化，你会选择哪种技术？为什么？
同步辐射红外的脉冲结构（~30–80 ps 脉宽，500 MHz 重复频率）使其天然适合时间分辨光谱。请设想一个利用这一特性研究光化学反应中间体的实验方案，包括时间分辨率要求、检测方案、数据采集策略。

参考文献

[1] Martin M C, Dumas P. "Infrared Synchrotron Radiation: From the Production to the Spectroscopic Exploitation." Comptes Rendus Physique, 2010, 11(7–8): 380–389. DOI:10.1016/j.crhy.2010.06.002

[2] Miller L M, Dumas P. "From Structure to Cellular Mechanism with Infrared Microspectroscopy." Current Opinion in Structural Biology, 2010, 20(5): 649–656. DOI:10.1016/j.sbi.2010.07.007

[3] Carr G L. "High-Resolution Microspectroscopy and Sub-Nanosecond Time-Resolved Spectroscopy with the Synchrotron Infrared Source." Review of Scientific Instruments, 2005, 76(9): 093110. DOI:10.1063/1.2008976

[4] Beasley M M, Bartelink E J, Taylor L, Miller R M. "Comparison of Transmission FTIR Microspectroscopy to Synchrotron FTIR Microspectroscopy." Applied Spectroscopy, 2006, 60(11): 1343–1349. DOI:10.1366/000370206778999056

[5] Dumas P, Sockalingum G D, Sule-Suso J. "Adding Synchrotron Radiation to Infrared Microspectroscopy: Towards a Single Cell Chemical Imaging." Trends in Biotechnology, 2007, 25(2): 83–90. DOI:10.1016/j.tibtech.2006.11.002

[6] Marino-Isabel F, Dumas P, Rubio F, et al. "The SMIS Beamline at SOLEIL: A Powerful Infrared Microscopy Facility." Synchrotron Radiation News, 2014, 27(4): 23–27. DOI:10.1080/08940886.2014.930807

[7] Martin M C, Tsvetkova N, O'Connell C, et al. "Beamline 1.4.4 at the Advanced Light Source: A Facility for Infrared Microspectroscopy." Synchrotron Radiation News, 2010, 23(3): 12–17. DOI:10.1080/08940881003743381

[8] Xu T, Li Q, Li D, et al. "IR Beamline at Shanghai Synchrotron Radiation Facility." Infrared Physics & Technology, 2015, 71: 1–6. DOI:10.1016/j.infrared.2015.02.013

[9] Boesenberg U, Ryan C, Shin J, et al. "The OISS Beamline at NSLS-II: A Facility for Sub-Micron Infrared Spectroscopy." Journal of Synchrotron Radiation, 2022, 29(4): 1093–1102. DOI:10.1107/S1600577522004574

[10] Miller L M, Smith R J, Dumas P. "Synchrotron Infrared Microspectroscopy of Single Living Cells." Biophysical Journal, 2002, 83(6): 3119–3126. DOI:10.1016/S0006-3495(02)75302-5

[11] Dokken K M, Davis L C. "Infrared Imaging of Plant Tissues: Synchrotron vs. Globar Sources." Applied Spectroscopy Reviews, 2007, 42(1): 1–25. DOI:10.1080/05704920601071538

[12] Liu H, Webb C L, Tsvetkova N, et al. "Synchrotron Infrared Microspectroscopy of Single-Wall Carbon Nanotubes." Physical Review B, 2015, 91(23): 235425. DOI:10.1103/PhysRevB.91.235425

[13] Meunier F C. "The Design and Testing of Kinetically Appropriate Infrared Operando Cells for the Investigation of Heterogeneous Catalytic Reactions." Chemical Society Reviews, 2010, 39(11): 4176–4191. DOI:10.1039/B919705M

[14] Bassan P, Lee J, Sachdeva A, et al. "Optical Considerations for Synchrotron Infrared Microspectroscopy of Two-Dimensional Materials." Optics Express, 2018, 26(3): 3432–3444. DOI:10.1364/OE.26.003432

[15] Carr G L, Hanfland M, Williams G P. "Mid-Infrared Beamline at the NSLS: Recent Developments." Review of Scientific Instruments, 1995, 66(2): 1643–1645. DOI:10.1063/1.1145872

[16] Marchetti A et al. "Novel Optical Photothermal Infrared (O-PTIR) Spectroscopy for the Noninvasive Characterization of Heritage Glass–Metal Objects." Science Advances, 2022, 8(9): eabl6769. DOI:10.1126/sciadv.abl6769

[17] ftir.fun 蛋白质官能团页. https://ftir.fun/ir/group/pro…

[18] ftir.fun 蛋白质 α-螺旋官能团页. https://ftir.fun/ir/group/pro…

[19] ftir.fun 脂质官能团页. https://ftir.fun/ir/group/lip…

[20] ftir.fun 核酸官能团页. https://ftir.fun/ir/group/nuc…

[21] ftir.fun C-O 单键官能团页. https://ftir.fun/ir/group/c-o…

[22] ftir.fun 木质素官能团页. https://ftir.fun/ir/group/lig…

[23] ftir.fun 芳环官能团页. https://ftir.fun/ir/group/aro…

[24] ftir.fun 吸附一氧化碳官能团页. https://ftir.fun/ir/group/ads…

[25] ftir.fun Lewis 酸位官能团页. https://ftir.fun/ir/group/lew…

[26] ftir.fun Brønsted 酸位官能团页. https://ftir.fun/ir/group/bro…

下一集预告：Ep 39 — O-PTIR 光热红外：亚微米级化学成像
本集我们见识了同步辐射如何把 μ-FTIR 推到衍射极限边界，但仍受 ~10 μm 的"硬墙"约束。下一集将介绍一种真正突破衍射极限的技术——O-PTIR（光热红外）。它用脉冲红外光激发样品，用可见探针光检测温升引起的折射率变化，空间分辨率可达 ~450 nm，与红外波长无关！我们将讲解 O-PTIR 原理、与传统 μ-FTIR 的对比、非接触无损优势，并通过 16 世纪文物玻璃-金属复合材料表征（Marchetti 等 Science Advances 2022）和生物医学前沿应用展示 O-PTIR 的重要潜力。

本文使用 CC BY-NC-SA 4.0 许可。配图来自公开领域或已标注来源的网络资源，版权归原作者所有。
