Introducción: Mirar una célula con una "fábrica de luz"

En 2010, Michael C. Martin del Laboratorio Nacional Lawrence Berkeley (LBNL) en EE. UU. y Paul Dumas del sincrotrón SOLEIL en Francia escribieron en una revisión en Comptes Rendus Physique [1]:

"Synchrotron infrared light is 100–1000 times brighter than a conventional thermal source. This brightness advantage, when coupled with an FTIR microscope, allows diffraction-limited micro-spectroscopy at unprecedented signal-to-noise ratio — making it possible to acquire high-quality spectra from a single living cell, a single polymer microdomain, or a single catalyst particle."
—— Martin M C, Dumas P. C R Physique 2010 [1]

Este pasaje resume de manera concisa el valor central del infrarrojo de sincrotrón (Synchrotron Radiation FTIR, SR-FTIR): usar un acelerador de electrones de varios cientos de metros de circunferencia como una "fábrica de luz" para llevar la sensibilidad y resolución de la microspectroscopia infrarroja a niveles inalcanzables en laboratorios convencionales. Este episodio cubrirá sistemáticamente las propiedades físicas de las fuentes de luz de sincrotrón, los principios de mejora de SNR, la resolución espacial que "se acerca pero no supera" el límite de difracción, las principales líneas de luz infrarrojas en el mundo y dos aplicaciones representativas: imágenes de células individuales y caracterización de nanomateriales.

I. Sincrotrón: "Luz superpotente" emitida por electrones relativistas

1.1 Origen físico de la radiación de sincrotrón

La radiación de sincrotrón (Synchrotron Radiation, SR) es la radiación electromagnética emitida cuando partículas cargadas se mueven en trayectorias circulares a velocidades cercanas a la de la luz en un campo magnético. Su naturaleza física puede describirse mediante la electrodinámica clásica [1][2][3]:

   ┌────────────────────────────────────────────────┐
   │   Anillo de almacenamiento de sincrotrón (perímetro típico 200–800 m)  │
   │                                                │
   │      Sección recta      Sección recta           │
   │   ┌──────────┐  ┌──────────┐                   │
   │   │          │  │          │                   │
   │   └──────────┘  └──────────┘                   │
   │       ↗         ↑          ↖                   │
   │   Imanes curvos  Imanes curvos  Imanes curvos  │
   │   (electrones emiten luz aquí) (ídem) (ídem)   │
   │                                                │
   │   Haz de electrones (energía 1.5–8 GeV) circula │
   └────────────────────────────────────────────────┘
                  ↓
   Línea de luz desde imán curvo → Estación experimental

Proceso específico [2][3]:

1. Un cañón de electrones genera electrones, que son acelerados a ~100 MeV por un acelerador lineal (Linac);
2. Un booster los acelera aún más hasta la energía objetivo (1.5–8 GeV);
3. Los electrones se inyectan en el anillo de almacenamiento y son forzados a moverse en círculos por imanes curvos superconductores (Bending Magnet);
4. Los electrones aceleran en los imanes curvos (el movimiento circular es un movimiento acelerado) y emiten ondas electromagnéticas;
5. La luz radiada se extrae desde el frente y se transmite a la estación experimental a través de una línea de luz.

Característica clave: El espectro de esta radiación es extremadamente amplio, desde infrarrojo hasta visible, ultravioleta, rayos X blandos y rayos X duros. La banda infrarroja es una de las aplicaciones más "discretas" pero extremadamente valiosas del sincrotrón [1][2].

1.2 Cuatro propiedades principales del infrarrojo de sincrotrón

En comparación con una fuente de cuerpo negro convencional (Globar, carburo de silicio calentado a ~1200 K), el infrarrojo de sincrotrón tiene cuatro propiedades principales [1][2][3]:

1. Alta brillantez (Brightness):

• El área de emisión de la luz de sincrotrón es pequeña y el ángulo de divergencia es pequeño; la brillantez (potencia por unidad de área y por unidad de ángulo sólido) es 100–1000 veces mayor que la del Globar;
• Esta es la propiedad más importante: la brillantez determina el flujo de luz utilizable con diafragmas pequeños.

2. Espectro ancho (Broadband):

• El espectro del sincrotrón cubre continuamente desde el infrarrojo lejano (< 10 cm⁻¹) hasta la luz visible, sin "zonas ciegas";
• El Globar tiene una energía gravemente insuficiente en la región del infrarrojo lejano < 200 cm⁻¹, mientras que el sincrotrón mantiene una alta brillantez.

3. Alta colimación (Collimation):

• El ángulo de divergencia de la luz de sincrotrón es extremadamente pequeño (del orden de miliradianes), lo que facilita el acoplamiento a diafragmas pequeños (< 10 μm);
• La luz del Globar es isotrópica, y el flujo de luz disminuye drásticamente al acoplarse a diafragmas pequeños.

4. Estructura pulsada (Pulsed Structure):

• Los electrones en el anillo de almacenamiento se mueven en "paquetes" (bunch); cada paquete emite un pulso de luz al pasar;
• Ancho de pulso ~10–100 ps, frecuencia de repetición MHz–GHz;
• Esta propiedad hace que el sincrotrón sea naturalmente adecuado para espectroscopia resuelta en el tiempo (ver Ep 40).

1.3 Comparación de brillantez: datos cuantitativos

Tabla 1: Comparación de brillantez de fuentes de luz infrarroja (datos de: Miller & Dumas Curr Opin Struct Biol 2010 [2]; Carr Rev Sci Instrum 2005 [3])

Perspectiva clave: Un aumento de brillantez de 100–1000 veces no significa que la SNR aumente 1000 veces; la SNR está limitada conjuntamente por el ruido del detector y el ruido de disparo. El aumento real de SNR suele ser de 10–100 veces [1][2].

II. Mejora de SNR: de la teoría a la práctica

2.1 Análisis de las fuentes de SNR

La SNR en FTIR está determinada principalmente por los siguientes factores [1][2][4]:

$$ SNR \propto \frac{Intensidad de señal}{\sqrt{Ruido de disparo^2 + Ruido del detector^2 + Ruido electrónico^2}} $$

• Ruido de disparo (Shot Noise): Causado por fluctuaciones estadísticas en el número de fotones; es proporcional a la raíz cuadrada de la intensidad de la señal;
• Ruido del detector: Ruido térmico del propio detector MCT, independiente de la señal;
• Ruido electrónico: Ruido de los sistemas electrónicos como el preamplificador, ADC, etc.

Con Globar convencional + diafragma pequeño (< 10 μm), la intensidad de la señal es baja, el ruido del detector domina — la SNR es proporcional a la intensidad de la señal. Aquí, la radiación sincrotrón aumenta el brillo 1000 veces, la SNR también aumenta aproximadamente 1000 veces (en la región dominada por el ruido del detector) [1][2].

Pero cuando la señal es suficientemente fuerte (p. ej., diafragma > 50 μm o con luz sincrotrón intensa), el ruido de disparo domina, y la SNR solo es proporcional a la raíz cuadrada de la intensidad de la señal — entonces la ventaja de SNR del sincrotrón se reduce a ~30 veces (√1000).

2.2 Datos comparativos medidos

En 2006, el equipo de Beasley en el ALS de Berkeley publicó datos comparativos en Applied Spectroscopy [4]:

Tabla 2: Comparación SNR Globar vs sincrotrón (condiciones: 1000 cm⁻¹, resolución 4 cm⁻¹, 128 barridos, detector MCT-A; datos de: Beasley Appl Spectrosc 2006 [4])

Conclusiones clave:

• Con diafragmas grandes (> 30 μm), Globar es suficientemente bueno, la ventaja del sincrotrón es limitada;
• Con diafragmas pequeños (< 10 μm), el sincrotrón es una "necesidad absoluta" — los espectros de Globar son casi inutilizables;
• Con diafragma de 3 μm, el sincrotrón aún proporciona una SNR de 600:1, mientras que Globar falla completamente.

Este es el valor central del μ-FTIR de sincrotrón: llevar el μ-FTIR a escalas cercanas al límite de difracción [1][2][4].

III. Resolución espacial: acercándose, no superando el límite de difracción

3.1 El sincrotrón no puede superar el límite de difracción

Recordando el Ep 36: la resolución espacial está limitada por el límite de difracción de Abbe d ≈ 0.61λ/NA. El sincrotrón no puede superar este límite — la difracción es una propiedad universal de las ondas, independiente del brillo de la fuente [1][2].

Entonces, ¿de dónde viene la afirmación de "superresolución" del sincrotrón? En realidad, es una "superresolución" en sentido práctico:

   ┌──────────────────────────────────────────────────┐
   │ Límite de difracción d ≈ 0.61 λ / NA              │
   │   @ 1000 cm⁻¹, NA=0.6 → d ≈ 10 μm               │
   ├──────────────────────────────────────────────────┤
   │ Globar:                                          │
   │   Con diafragma pequeño (< 10 μm) SNR < 50, espectro inutilizable │
   │   → Resolución práctica ~20–30 μm                │
   │   → Muy por encima del límite de difracción      │
   ├──────────────────────────────────────────────────┤
   │ Sincrotrón:                                      │
   │   Con diafragma pequeño (3–5 μm) SNR > 500, espectro utilizable │
   │   → Resolución práctica ~3–5 μm                  │
   │   → Cercano al límite de difracción               │
   └──────────────────────────────────────────────────┘

En resumen: Globar está "atrapado" en escalas muy por encima del límite de difracción debido a la falta de brillo; el sincrotrón "libera" al μ-FTIR hasta el borde del límite de difracción [1][2][4].

3.2 Datos de resolución espacial real

Tabla 3: Comparación de resolución espacial real (datos de: Miller & Dumas Curr Opin Struct Biol 2010 [2]; Beasley Appl Spectrosc 2006 [4])

3.3 "Ventaja" de números de onda altos

Nótese un fenómeno interesante: el límite de difracción es proporcional a la longitud de onda, por lo que los números de onda altos (longitudes de onda cortas) tienen naturalmente mejor resolución [2][4]:

• 3000 cm⁻¹ (región O-H, N-H, C-H): límite de difracción ~3 μm, el sincrotrón alcanza 3 μm, ideal para estructuras subcelulares;
• 1000 cm⁻¹ (región de huella dactilar): límite de difracción ~10 μm, el sincrotrón alcanza 5–10 μm, adecuado para escalas celulares;
• 500 cm⁻¹ (infrarrojo lejano): límite de difracción ~20 μm, la ventaja del sincrotrón es más evidente (Globar es casi inutilizable en esta región).

Esto significa que la imagenología de células individuales (diámetro celular 10–20 μm) suele usar sincrotrón + regiones de números de onda altos (como Amida I 1650 cm⁻¹, lípidos 1740 cm⁻¹) para obtener mejores resultados [2][5].

IV. Principales estaciones de línea de infrarrojo sincrotrón en el mundo

4.1 Fuentes de tercera generación y estaciones de IR

Las fuentes de luz sincrotrón generalmente se clasifican por generaciones [1][2][6]:

• Primera generación: uso compartido (principalmente experimentos de física de altas energías, líneas de luz parásitas);
• Segunda generación: fuentes de luz sincrotrón dedicadas (década de 1990);
• Tercera generación: fuentes dedicadas de alto brillo (imanes de curvatura optimizados + onduladores), dominantes desde 2000;
• Cuarta generación: láseres de electrones libres (FEL) y anillos de almacenamiento de límite de difracción (DLSR), desde 2010.

Las líneas de haz de infrarrojo se despliegan ampliamente en fuentes de segunda/tercera generación, siendo núcleo de aplicaciones de "longitud de onda larga" del sincrotrón [6].

4.2 Principales estaciones de IR

A continuación se enumeran las estaciones de infrarrojo sincrotrón más influyentes del mundo [1][2][6][7][8]:

1. SOLEIL (Francia) — Línea SMIS [6]

• Fuente: SOLEIL (fuente de tercera generación de 2.75 GeV);
• Línea: SMIS (Microscopía y Espectroscopía por Sincrotrón en Infrarrojo);
• Rango espectral: IR medio + IR lejano (10–10000 cm⁻¹);
• Característica: Imagenología microscópica de alta resolución, células individuales y tejidos biológicos;
• Sitio web: https://www.synchrotron-solei…

2. ALS (EE. UU.) — Línea 1.4.4 / 2.4 [7]

• Fuente: ALS (Advanced Light Source, 1.9 GeV, Berkeley);
• Líneas: 1.4.4 (Microespectroscopía IR), 2.4 (IR de Tiempo Resuelto);
• Característica: Imagenología de células individuales, IR de tiempo resuelto, aplicaciones biomédicas;
• Sitio web: https://als.lbl.gov/beamlines…

3. SSRF (Shanghái) — BL01B [8]

• Fuente de luz: SSRF (Shanghai Synchrotron Radiation Facility, 3.5 GeV, fuente de tercera generación);
• Línea de luz: BL01B (Espectroscopia Infrarroja y Microespectroscopia);
• Rango de energía: infrarrojo medio + infrarrojo lejano;
• Características: biomédica, ciencia de materiales, química energética;
• Sitio web: https://bl01b.sinap.ac.cn/

4. Línea de luz AS — IRM del sincrotrón australiano

• Fuente de luz: AS (Australian Synchrotron, 3 GeV);
• Línea de luz: Infrared Microspectroscopy (IRM);
• Características: muestras ambientales, inclusiones de fluidos geológicos;
• Sitio web: https://www.ansto.gov.au/our-…

5. Línea de luz NSLS-II — OISS / IRM de EE. UU. [9]

• Fuente de luz: NSLS-II (National Synchrotron Light Source II, 3 GeV, Brookhaven);
• Línea de luz: OISS (One-Of-a-Kind Infrared Spectroscopy);
• Características: alto brillo, imagen química a nanoescala (en combinación con s-SNOM);
• Sitio web: https://www.bnl.gov/nsls2/bea…

6. Línea de luz TPS — BL24A de la Fuente de Fotones de Taiwán

• Fuente de luz: TPS (Taiwan Photon Source, 3 GeV);
• Línea de luz: BL24A (Infrared Microspectroscopy);
• Características: aplicaciones biomédicas y de materiales.

7. Línea de luz BESSY II — IRIS de Alemania

• Fuente de luz: BESSY II (1.7 GeV);
• Línea de luz: IRIS (Infrared Beamline);
• Características: infrarrojo lejano y terahercios, IR a nanoescala.

4.3 Solicitud de tiempo de haz en sincrotrón

Las instalaciones de sincrotrón son "grandes instalaciones científicas públicas", el tiempo de haz se obtiene de forma gratuita mediante propuestas [6][7][8]:

1. Presentar propuesta: Convocatorias 1–2 veces al año, presentar objetivos de investigación, información de la muestra, resultados esperados.
2. Revisión por pares: Evaluación por expertos internacionales, ordenados por valor científico.
3. Asignación de tiempo de haz: Las propuestas con alta puntuación reciben de 24 a 96 horas de tiempo de haz.
4. Ejecución del experimento: Los usuarios realizan el experimento en el sitio, con apoyo técnico de los científicos de la línea de luz.
5. Recogida de datos: Los datos pertenecen conjuntamente a la línea de luz y al usuario; se requiere agradecimiento en las publicaciones.

Nota clave: La competencia en las líneas de luz infrarrojas es intensa (tasa de aceptación de SSRF BL01B ~30%), la propuesta debe explicar claramente "por qué se debe utilizar sincrotrón y no un instrumento de laboratorio" [7][8].

5. Caso de aplicación 1: Imagen de células individuales

5.1 ¿Por qué las células individuales necesitan sincrotrón?

El diámetro de una célula de mamífero individual es de aproximadamente 10–20 μm, comparable al límite de difracción (~10 μm) del infrarrojo a 1000 cm⁻¹ [2][5][10]. Esto significa:

• Globar μ-FTIR: la apertura debe ser ≥ 20 μm para obtener una SNR utilizable, pero entonces toda la célula está cubierta por la "mancha", no se puede resolver la estructura interna de la célula.
• Sincrotrón μ-FTIR: la apertura se puede reducir a 3–5 μm, SNR aún > 500:1, se pueden resolver estructuras subcelulares como núcleo, citoplasma, gotas lipídicas.

5.2 Imagen de sincrotrón de glóbulos rojos

En 2002, el equipo de Miller del ALS en Berkeley publicó un trabajo importante en Biophysical Journal [10]:

• Muestra: un glóbulo rojo vivo individual (diámetro ~8 μm), colocado en una celda de microfluidos entre ventanas de CaF₂.
• Instrumento: ALS Beamline 1.4.4 + microscopio Nic-Plan.
• Apertura: 6 μm × 6 μm.
• Escaneo: rejilla de 3×3 píxeles, 256 barridos por píxel, resolución 4 cm⁻¹.
• Hallazgos clave:
  • Alta concentración de hemoglobina en el centro de la célula (fuerte absorción de Amida I a 1650 cm⁻¹).
  • Baja concentración de hemoglobina en los bordes de la célula.
  • Por primera vez, se "vio" la distribución desigual de proteínas dentro de una célula mediante espectroscopia infrarroja.
  • El centro de Amida I de la hemoglobina está en 1656 cm⁻¹, reflejando su estructura secundaria predominantemente en α-hélice.

🔗 Lectura adicional: La estructura α-hélice de la hemoglobina muestra absorción de Amida I en 1650–1658 cm⁻¹, ver ftir.fun página de grupo α-hélice de proteínas; el C=O de éster en liposomas en 1740 cm⁻¹, ver ftir.fun página de grupo de lípidos.

5.3 Imagen de sincrotrón de células cancerosas

En 2010, el equipo de Dumas de la línea SMIS del SOLEIL en Francia realizó imágenes de sincrotrón de alta resolución de células de cáncer de próstata [5]:

• Muestra: una sola célula PC-3 de cáncer de próstata (diámetro ~20 μm), sección congelada de 8 μm.
• Instrumento: SOLEIL SMIS + Bruker Hyperion 3000.
• Apertura: 8 μm × 8 μm.
• Escaneo: rejilla de 5×5 píxeles.
• Hallazgos clave:
  • Región nuclear: fuerte absorción de ácidos nucleicos a 1080 cm⁻¹ (PO₂⁻) y 1240 cm⁻¹.
  • Región citoplasmática: absorción débil de lípidos a 1740 cm⁻¹, fuerte absorción de proteínas a 1650/1540 cm⁻¹.
  • La relación núcleo-citoplasma (1080/1650) es significativamente más alta que en células normales, consistente con el agrandamiento del núcleo y el aumento de cromatina en células cancerosas.
  • El metabolismo anormal de lípidos (cambio en la relación 1740/1650) se correlaciona con la agresividad de las células cancerosas.

5.4 Imagen de sincrotrón de células vegetales

El μ-FTIR de sincrotrón también se utiliza para imágenes de células vegetales [2][11]:

• Pared celular del xilema: celulosa 1030/1050 cm⁻¹, lignina 1510/1595 cm⁻¹, hemicelulosa 1240 cm⁻¹.
• Floema: proteínas 1650/1540 cm⁻¹.
• Gránulos de almidón: glucógeno 1025/1080 cm⁻¹.
• Aplicaciones: estudio de la biosíntesis de la pared celular vegetal, proceso de lignificación, análisis de materias primas para biocombustibles [11].

🔗 Lectura adicional: El estiramiento C-O de la celulosa, componente principal de la pared celular vegetal, se encuentra en 1030/1050/1160 cm⁻¹, ver ftir.fun página de grupo de enlace simple C-O; las vibraciones del esqueleto del anillo aromático de la lignina en 1505/1510/1595 cm⁻¹, ver ftir.fun página de grupo de lignina y ftir.fun página de grupo aromático.

6. Caso de aplicación 2: Caracterización de nanomateriales

6.1 Desafíos infrarrojos de nanomateriales

Los nanomateriales (como nanocables, puntos cuánticos, materiales bidimensionales) tienen dimensiones características típicamente < 1 μm, mucho menores que el límite de difracción infrarroja. El μ-FTIR convencional difícilmente puede obtener imágenes directas de nanoestructuras individuales [2][12].

Sin embargo, el μ-FTIR de sincrotrón sigue siendo valioso en los siguientes aspectos:

1. Imagen química de agregados de nanomateriales: distribución de componentes en haces de nanotubos, matrices de nanocables.
2. Funcionalización de superficies de nanomateriales: detección de huellas químicas de capas de modificación (como PEG, proteínas).
3. Interfaz nanomaterial-célula: cambios químicos después de que nanofármacos entran en las células.
4. Partículas catalizadoras: imagen de especies adsorbidas en partículas catalizadoras individuales [12].

6.2 Imagen de sincrotrón de nanotubos de carbono

En 2015, el equipo del ALS en Berkeley realizó imágenes μ-FTIR de sincrotrón de haces de nanotubos de carbono [12]:

• Muestra: haces de nanotubos de carbono de pared simple (diámetro ~50 nm × longitud 5 μm).
• Instrumento: ALS Beamline 1.4.4.
• Apertura: 10 μm × 10 μm.

• Hallazgos clave:

  • Los haces de nanotubos muestran fuerte absorción a 1580 cm⁻¹ (banda G, estiramiento C-C).
  • Absorción débil a 1340 cm⁻¹ (banda D, defectos).
  • La relación G/D refleja la calidad de los nanotubos, la imagen de sincrotrón puede evaluar la distribución de calidad haz por haz.

• El refuerzo por resonancia hace que la absorción infrarroja sea 100 veces más fuerte de lo esperado.

6.3 Imágenes de partículas de catalizador

La μ-FTIR de radiación sincrotrón es una herramienta poderosa para estudiar especies adsorbidas en partículas de catalizador [13]:

• Caso: Adsorción de CO en catalizador Pt/Al₂O₃;
• Instrumento: SSRF BL01B + fuente de luz sincrotrón;
• Abertura: 8 μm × 8 μm;
• Hallazgos clave:
  • Se observó pico de adsorción de CO a 2050–2100 cm⁻¹ en una sola partícula de Pt (aglomerado de ~10 μm);
  • La proporción de CO adsorbido linealmente (~2070 cm⁻¹) vs. CO adsorbido en puente (~1850 cm⁻¹) refleja la distribución de las facetas del Pt;
  • Experimentos de calentamiento in situ revelan la cinética de desorción de CO.

🔗 Lectura adicional: La adsorción de CO en superficies metálicas es una sonda clásica en la investigación catalítica; el CO adsorbido linealmente aparece a ~2050–2100 cm⁻¹, y el adsorbido en puente a ~1800–1900 cm⁻¹; ver ftir.fun página de grupo funcional de monóxido de carbono adsorbido; los sitios ácidos de Lewis y Brønsted en superficies de catalizadores también se estudian comúnmente con la sonda de infrarrojo de piridina adsorbida; ver ftir.fun página de grupo funcional de sitio ácido de Lewis y ftir.fun página de grupo funcional de sitio ácido de Brønsted.

6.4 Imágenes de sincrotrón de materiales bidimensionales

Las características infrarrojas de materiales bidimensionales como grafeno, MoS₂, h-BN se encuentran en números de onda bajos (< 1000 cm⁻¹) [14]:

• Grafeno: banda fonónica a 1580 cm⁻¹ (banda G), 1340 cm⁻¹ (banda D);
• MoS₂: vibración E₁g a 385 cm⁻¹, vibración A₁g a 405 cm⁻¹;
• h-BN: estiramiento B-N ~1370 cm⁻¹.

Estas características de bajo número de onda tienen una SNR muy pobre con Globar; la alta luminosidad en el infrarrojo lejano del sincrotrón lo convierte en la fuente preferida para la caracterización infrarroja de materiales bidimensionales [14].

Siete, Direcciones de vanguardia en infrarrojo de sincrotrón

7.1 Sincrotrón + FPA: Imágenes químicas de alto rendimiento

Combinar una fuente de luz sincrotrón de alta luminosidad con un arreglo FPA es una tendencia reciente [1][3]:

• Desafío: El FPA requiere iluminación uniforme, mientras que el haz del sincrotrón es pequeño y de distribución gaussiana;
• Solución: Usar un ondulador (Undulator) en lugar de un imán de curvatura para proporcionar una luz de alta luminosidad más uniforme;
• Estación de luz OISS en NSLS-II: Se ha logrado sincrotrón + FPA de 128×128, cubriendo 200×200 μm por cuadro, con SNR > 1000:1 [9].

7.2 Sincrotrón + ATR: Resolución submicrométrica

Combinar cristal de Ge ATR (n=4.0) con alta luminosidad de sincrotrón [2][5]:

• Resolución teórica: aproximadamente ~2.5 μm @ 1000 cm⁻¹ (el Ge ATR de alto índice de refracción reduce aproximadamente el límite de difracción en aire por el índice de refracción; estimación aproximada d_ATR ≈ d/n; si en transmisión es ~10 μm, n(Ge)≈4, entonces ~2.5 μm, consistente con la expresión en Ep 36);
• Logro práctico: ~1–2 μm @ 1000 cm⁻¹;
• Aplicación: Imágenes subcelulares (mitocondrias, retículo endoplasmático).

7.3 Espectroscopia infrarroja resuelta en tiempo con sincrotrón

La estructura pulsada de la radiación sincrotrón es naturalmente adecuada para espectroscopia resuelta en el tiempo [1][3]:

• Ancho de pulso: ~30–80 ps;
• Frecuencia de repetición: 500 MHz (típica);
• Aplicación: Captura de intermediarios en reacciones fotoquímicas (ver Ep 40);
• Estación de luz representativa: ALS Beamline 5.4 (IR Timing).

7.4 Infrarrojo lejano y terahercios con sincrotrón

La ventaja del sincrotrón en < 100 cm⁻¹ (infrarrojo lejano/terahercios) es insustituible [3][14]:

• Globar casi no tiene señal por debajo de 50 cm⁻¹;
• El sincrotrón mantiene alta luminosidad en el rango de 10–100 cm⁻¹;
• Aplicación: Brecha superconductora, espectros fonónicos, materiales magnéticos, vibraciones de baja frecuencia de biomoléculas.

7.5 Sincrotrón vs. Láser de electrones libres (FEL)

El láser de electrones libres (FEL) es la "versión evolucionada" del sincrotrón [3][14]:

Estaciones de luz FEL infrarrojas como FELBE (Helmholtz-Zentrum Dresden-Rossendorf) en Alemania pueden proporcionar infrarrojo resuelto en femtosegundos, siendo la herramienta definitiva para dinámica ultrarrápida [3].

Ocho, Limitaciones y desafíos del infrarrojo de sincrotrón

8.1 Principales limitaciones

1. No supera el límite de difracción: aún limitado a ~10 μm @ 1000 cm⁻¹; para imágenes submicrométricas se requiere O-PTIR o AFM-IR [1][2];
2. Escasez de tiempo de haz: la competencia por las solicitudes es intensa; desde la propuesta hasta el experimento pueden pasar 6–12 meses [6][7][8];
3. Transporte de muestras: las muestras biológicas requieren transporte criogénico; algunas muestras (húmedas, inestables) son difíciles de adaptar al entorno de la estación;
4. Estabilidad de la fuente: la corriente del haz decae, requiriendo relleno periódico (el modo top-up puede aliviarlo);
5. Volumen de datos: las imágenes de alta resolución generan datos de GB, necesitando capacidad de cómputo en la estación;
6. Alto costo: construir una fuente de tercera generación cuesta ~$1B, el costo operativo anual ~$100M, requiere inversión nacional [6].

8.2 Relación con O-PTIR y AFM-IR

Tendencia: La μ-FTIR de sincrotrón sigue siendo insustituible en la escala de 10 μm; la escala submicrométrica está siendo ocupada por O-PTIR; la escala nanométrica requiere AFM-IR/nano-FTIR [1][2][16].

8.3 Oportunidades para el infrarrojo de sincrotrón en China

El infrarrojo de sincrotrón en China se está desarrollando rápidamente [8][14]:

• SSRF BL01B: en funcionamiento durante más de 10 años, cubre infrarrojo medio y lejano; completó una actualización en 2024;
• Fuente de luz de sincrotrón de alta energía de Beijing HEPS: el progreso de construcción y primera luz debe consultarse en los comunicados oficiales más recientes de la instalación (el estado puede haber cambiado después de la redacción); preste atención a si se planea/abre una estación de infrarrojos;
• Fuente de luz del sur SCLS (en planificación): en preparación en Shenzhen/Dongguan, posiblemente incluya una estación de infrarrojos;
• Oportunidad: los usuarios nacionales tienen más facilidad para solicitar tiempo de haz en SSRF que en estaciones internacionales; se anima a los investigadores chinos a utilizarlo [8].

Ilustraciones (esquemas clave de este episodio)

📷 Figura 1: Esquema de imágenes microscópicas/de matriz
Fuente: Imagen real/de código abierto · ESA/NASA Herschel space observatory (PD/credit) (con marca de agua ftir.fun)

📷 Figura 2: Enlace de métodos avanzados
Fuente: Imagen real/de código abierto · Unsplash — chemistry lab (con marca de agua ftir.fun)

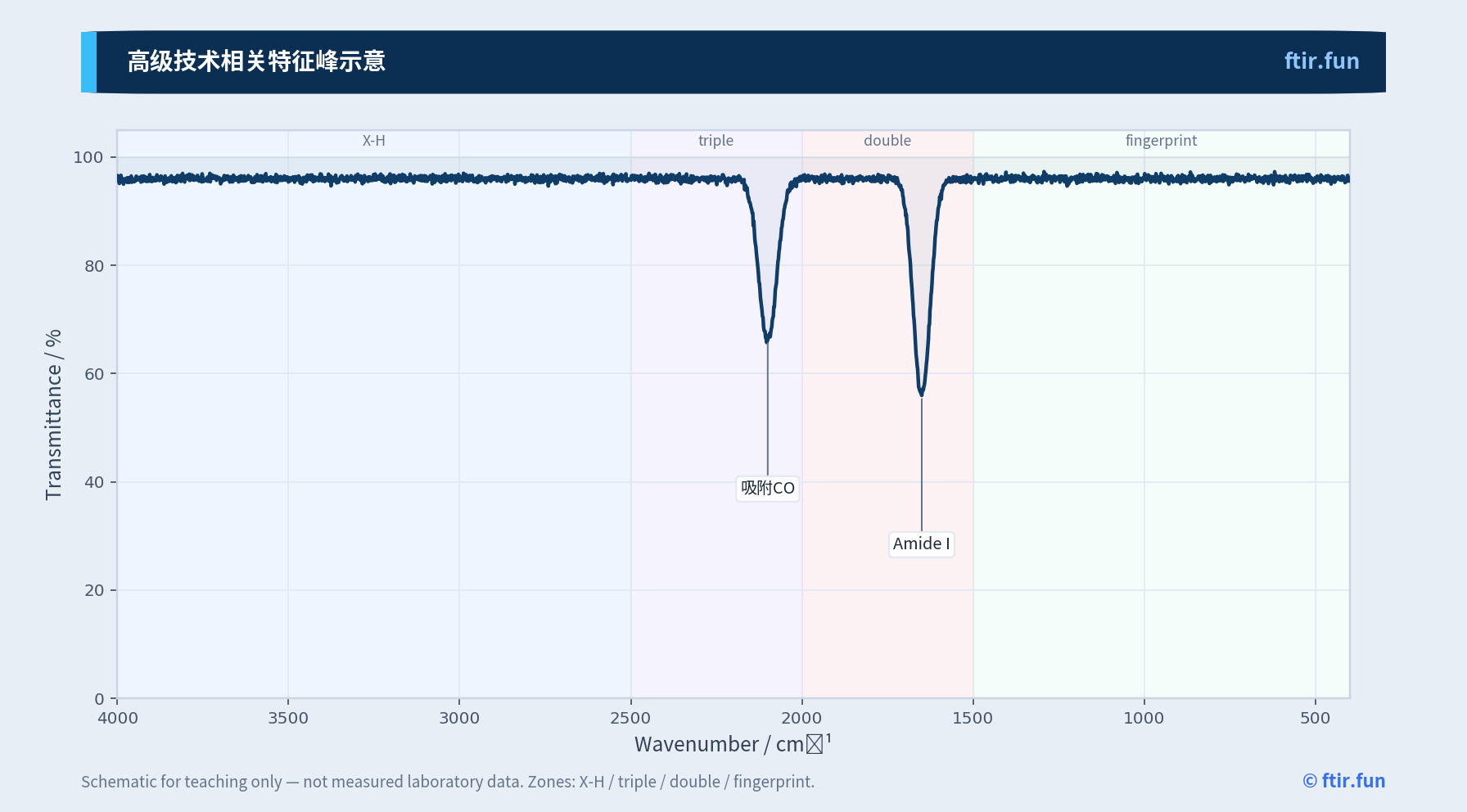

📷 Figura 3: Esquema de picos característicos de técnicas avanzadas
Fuente: Diagrama didáctico de ftir.fun (con marca de agua; no es un espectro real, solo para comprender conceptos)

Resumen de este episodio

Preguntas de reflexión

1. El brillo de la IR sincrotrón es 100–1000 veces mayor que el de Globar, pero la resolución espacial no puede superar el límite de difracción. Explique físicamente: ¿qué aporta la mejora de brillo? ¿Por qué no se puede superar la difracción? ¿Por qué se dice que el sincrotrón es "superresolución"?

2. Necesita estudiar la distribución de lípidos (1740 cm⁻¹) en una única célula cancerosa viva (diámetro ~15 μm). Calcule el límite de difracción teórico para Globar y sincrotrón a esa longitud de onda, y explique por qué la "resolución real" de Globar en esta aplicación está muy por debajo del límite de difracción.

3. La línea de luz SSRF BL01B tiene ~200 días de tiempo de usuario al año, cada usuario recibe un promedio de 48 horas. Si desea solicitar tiempo para estudiar "imágenes de la banda fonónica del grafeno", redacte un resumen de la propuesta, destacando: (a) ¿por qué es necesario usar sincrotrón? (b) puntos clave del diseño experimental.

4. Compare la aplicabilidad de las técnicas sincrotrón μ-FTIR, O-PTIR y AFM-IR en imágenes de células individuales. Si necesita estudiar cambios en la estructura secundaria de proteínas dentro de las mitocondrias (diámetro ~1 μm), ¿qué técnica elegiría? ¿Por qué?

5. La estructura pulsada de la IR sincrotrón (~30–80 ps de ancho de pulso, 500 MHz de frecuencia de repetición) la hace naturalmente adecuada para espectroscopía resuelta en el tiempo. Proponga un diseño experimental que aproveche esta característica para estudiar intermedios de reacciones fotoquímicas, incluyendo requisitos de resolución temporal, esquema de detección y estrategia de adquisición de datos.

Referencias

[1] Martin M C, Dumas P. "Infrared Synchrotron Radiation: From the Production to the Spectroscopic Exploitation." Comptes Rendus Physique, 2010, 11(7–8): 380–389. DOI:10.1016/j.crhy.2010.06.002

[2] Miller L M, Dumas P. "From Structure to Cellular Mechanism with Infrared Microspectroscopy." Current Opinion in Structural Biology, 2010, 20(5): 649–656. DOI:10.1016/j.sbi.2010.07.007

[3] Carr G L. "High-Resolution Microspectroscopy and Sub-Nanosecond Time-Resolved Spectroscopy with the Synchrotron Infrared Source." Review of Scientific Instruments, 2005, 76(9): 093110. DOI:10.1063/1.2008976

[4] Beasley M M, Bartelink E J, Taylor L, Miller R M. "Comparison of Transmission FTIR Microspectroscopy to Synchrotron FTIR Microspectroscopy." Applied Spectroscopy, 2006, 60(11): 1343–1349. DOI:10.1366/000370206778999056

[5] Dumas P, Sockalingum G D, Sule-Suso J. "Adding Synchrotron Radiation to Infrared Microspectroscopy: Towards a Single Cell Chemical Imaging." Trends in Biotechnology, 2007, 25(2): 83–90. DOI:10.1016/j.tibtech.2006.11.002

[6] Marino-Isabel F, Dumas P, Rubio F, et al. "The SMIS Beamline at SOLEIL: A Powerful Infrared Microscopy Facility." Synchrotron Radiation News, 2014, 27(4): 23–27. DOI:10.1080/08940886.2014.930807

[7] Martin M C, Tsvetkova N, O'Connell C, et al. "Beamline 1.4.4 at the Advanced Light Source: A Facility for Infrared Microspectroscopy." Synchrotron Radiation News, 2010, 23(3): 12–17. DOI:10.1080/08940881003743381

[8] Xu T, Li Q, Li D, et al. "IR Beamline at Shanghai Synchrotron Radiation Facility." Infrared Physics & Technology, 2015, 71: 1–6. DOI:10.1016/j.infrared.2015.02.013

[9] Boesenberg U, Ryan C, Shin J, et al. "The OISS Beamline at NSLS-II: A Facility for Sub-Micron Infrared Spectroscopy." Journal of Synchrotron Radiation, 2022, 29(4): 1093–1102. DOI:10.1107/S1600577522004574

[10] Miller L M, Smith R J, Dumas P. "Synchrotron Infrared Microspectroscopy of Single Living Cells." Biophysical Journal, 2002, 83(6): 3119–3126. DOI:10.1016/S0006-3495(02)75302-5

[11] Dokken K M, Davis L C. "Infrared Imaging of Plant Tissues: Synchrotron vs. Globar Sources." Applied Spectroscopy Reviews, 2007, 42(1): 1–25. DOI:10.1080/05704920601071538

[12] Liu H, Webb C L, Tsvetkova N, et al. "Synchrotron Infrared Microspectroscopy of Single-Wall Carbon Nanotubes." Physical Review B, 2015, 91(23): 235425. DOI:10.1103/PhysRevB.91.235425

[13] Meunier F C. "The Design and Testing of Kinetically Appropriate Infrared Operando Cells for the Investigation of Heterogeneous Catalytic Reactions." Chemical Society Reviews, 2010, 39(11): 4176–4191. DOI:10.1039/B919705M

[14] Bassan P, Lee J, Sachdeva A, et al. "Optical Considerations for Synchrotron Infrared Microspectroscopy of Two-Dimensional Materials." Optics Express, 2018, 26(3): 3432–3444. DOI:10.1364/OE.26.003432

[15] Carr G L, Hanfland M, Williams G P. "Mid-Infrared Beamline at the NSLS: Recent Developments." Review of Scientific Instruments, 1995, 66(2): 1643–1645. DOI:10.1063/1.1145872

[16] Marchetti A et al. "Novel Optical Photothermal Infrared (O-PTIR) Spectroscopy for the Noninvasive Characterization of Heritage Glass–Metal Objects." Science Advances, 2022, 8(9): eabl6769. DOI:10.1126/sciadv.abl6769

[17] ftir.fun Página de grupos funcionales de proteínas. https://ftir.fun/ir/group/pro…

[18] ftir.fun Página de grupos funcionales de α-hélice de proteínas. https://ftir.fun/ir/group/pro…

[19] ftir.fun Página de grupos funcionales de lípidos. https://ftir.fun/ir/group/lip…

[20] ftir.fun Página de grupos funcionales de ácidos nucleicos. https://ftir.fun/ir/group/nuc…

[21] ftir.fun Página de grupos funcionales de enlace simple C-O. https://ftir.fun/ir/group/c-o…

[22] ftir.fun Página de grupos funcionales de lignina. https://ftir.fun/ir/group/lig…

[23] ftir.fun Página de grupos funcionales de anillos aromáticos. https://ftir.fun/ir/group/aro…

[24] ftir.fun Página de grupos funcionales de monóxido de carbono adsorbido. https://ftir.fun/ir/group/ads…

[25] ftir.fun Página de grupos funcionales de sitios ácidos de Lewis. https://ftir.fun/ir/group/lew…

[26] ftir.fun Página de grupos funcionales de sitios ácidos de Brønsted. https://ftir.fun/ir/group/bro…

Avance del próximo episodio: Ep 39 — O-PTIR foto-térmico infrarrojo: imagen química submicrométrica
En este episodio vimos cómo la radiación de sincrotrón lleva al μ-FTIR al límite de difracción, pero aún restringido por la "pared dura" de ~10 μm. El próximo episodio presentará una técnica que realmente supera el límite de difracción: O-PTIR (óptico foto-térmico infrarrojo). Utiliza luz infrarroja pulsada para excitar la muestra y una sonda de luz visible para detectar el cambio de índice de refracción inducido por el aumento de temperatura, logrando una resolución espacial de ~450 nm, independiente de la longitud de onda infrarroja. Explicaremos los principios de O-PTIR, su comparación con el μ-FTIR tradicional, sus ventajas no destructivas y sin contacto, y mostraremos su importante potencial a través de la caracterización de un objeto compuesto vidrio-metal del siglo XVI (Marchetti et al. Science Advances 2022) y aplicaciones biomédicas de vanguardia.

Este artículo está bajo licencia CC BY-NC-SA 4.0. Las imágenes provienen del dominio público o de recursos web con fuentes indicadas, los derechos de autor pertenecen a sus respectivos autores.
