Ep 36 — 显微红外（Micro-FTIR）：看见微小世界的化学信息

系列：红外光谱百科：从原理到实战
篇章：第四篇 · 高级篇 — 前沿技术（第 1 集，高级篇开篇）
适合人群：高级分析技术人员、材料/化学/生物医学研究生、微塑料与缺陷分析工程师、文物与法医科学工作者
前置知识：Ep 12（迈克尔逊干涉仪）、Ep 14（ATR 原理）、Ep 26（微塑料检测）、Ep 32（文物横截面成像）、Ep 34（薄膜分析）
阅读时间：约 50 分钟

引子：一个 10 微米颗粒里的"指纹"

微塑料研究使 μ-FTIR 成为环境样品中聚合物鉴定的常规工具。例如，Cole 等对海洋生物消化道中微米级颗粒的综述/实证研究指出：许多 10–500 μm 量级颗粒需靠显微红外逐一给出化学身份，才能与有机碎屑区分，并把 PE、PP、PS、PET、PA、PVC 等类型分开 [1]。

"Without micro-FTIR, we would have had no chemical confirmation that these particles were synthetic polymers rather than organic debris."
—— 微塑料 μ-FTIR 鉴定方法学共识性表述，参见 Cole 等 Mar Pollut Bull 及相关后续工作 [1]

（早期稿把 Thompson 2017 叙事与 Cole 2011 卷期/DOI 混写；现以可核验文献 [1] 为准。）

这正是显微红外（Micro-FTIR，常简写为 μ-FTIR）的价值：把 FTIR 的化学识别推进到 微米尺度。本集讲解透射/反射/ATR 三种显微模式、衍射极限、同步辐射增益、MCT 与 FPA 取舍，以及层状结构、缺陷定位、微塑料成像案例。

一、为什么需要把红外"做小"？

1.1 常规 FTIR 的尺度局限

常规 FTIR 样品光斑直径通常在 2–10 mm 量级：ATR 晶体接触面积 ~1–2 mm，KBr 压片片径 ~13 mm，液体池光斑 ~5 mm。这个尺度足够应付均匀样品的"宏观化学指纹"，但面对以下场景便无能为力 [2][3]：

微小颗粒：环境样品中的微塑料（<500 μm）、半导体晶圆上的孤点污染（<50 μm）、法庭科学中的单根纤维或一粒油漆碎屑；
不均匀切片：油画横截面（每层颜料厚度 5–50 μm）、生物组织切片（细胞尺度 10–100 μm）、聚合物共混物的相分离结构（1–50 μm）；
缺陷定位：薄膜中的针孔、复合材料界面的脱粘区、印刷电路板焊点的助焊剂残留。

在这些场景下，取平均的宏观谱图不仅没有意义，反而会把关键信息"稀释"掉——一个 50 μm 的污染物混在 5 mm 的光斑里，对最终谱图的贡献不到万分之一，几乎不可见 [2][3]。

1.2 μ-FTIR 的解决方案

显微红外（Micro-FTIR / μ-FTIR）= 红外显微镜 + FTIR 主机：

        ┌────────────────────────────────────────────────┐
        │  FTIR 主机（光源 + 干涉仪 + 电子学）            │
        │     │                                          │
        │     └─── IR 干涉光束 → 显微镜光路              │
        │                ↓                               │
        │  ┌──────────────────────────────────────┐     │
        │  │ 红外显微镜                            │     │
        │  │  · 可见光路（瞄准 + 观察样品）         │     │
        │  │  · IR 光路（透射 / 反射 / ATR）        │     │
        │  │  · Cassegrain 反射物镜（15×/32×/74×） │     │
        │  │  · 电动 XY 载物台（步进 0.1 μm）       │     │
        │  │  · 检测器：MCT 单点 / FPA 阵列         │     │
        │  └──────────────────────────────────────┘     │
        │                ↓                               │
        │     样品 → 谱图 → 化学成像                     │
        └────────────────────────────────────────────────┘

关键在于：红外光被聚焦到样品上的一个微小区域（典型 5–100 μm），与可见光显微镜共用同一光路以便观察定位；通过电动载物台逐点扫描或用 FPA 阵列一次成像，可获取每个像素的完整红外谱图，从而构建"化学地图"（chemical mapping）[2][3][4]。

第一台商业显微红外出现于 1980 年代（Bio-Rad Digilab UMA-150），自此 μ-FTIR 在法医、文物、半导体、聚合物、生物医学等领域迅速普及 [2]。

二、μ-FTIR 的三种测量模式

显微红外按样品与光的作用方式分为三种模式：透射（Transmission）、反射（Reflection）、ATR（Attenuated Total Reflection）。每种模式适合不同形态的样品 [2][3][4]。

2.1 透射式显微红外（Transmission μ-FTIR）

   IR 入射光              样品（薄片/微颗粒 + KBr）
      │                          │
      ▼                          ▼
   ┌──────┐    ┌───────────┐    ┌──────┐
   │聚光镜│ →  │  样 品    │ →  │物镜  │ → 检测器
   └──────┘    └───────────┘    └──────┘
              （必须薄且透 IR）

原理：红外光穿过样品，被吸收后到达检测器，与常规透射 FTIR 完全一致；
样品要求：样品必须薄到红外光可穿透——典型厚度 5–20 μm（有机物），并需要 IR 透明基底（KBr、BaF₂、CaF₂ 窗片或抛光切片）；
优势：信噪比高、谱图"教科书级"标准、易于库检索、定量分析可靠；
局限：制样繁琐（需切片或压片），不透明样品无法测量，基底选择受限于 IR 透明性；
典型应用：聚合物薄膜横截面（厚 10 μm）、微塑料颗粒（压入 KBr 后压片）、生物组织冰冻切片（厚 8 μm，置于 BaF₂ 上）[3][4]。

💡 行业经验：透射式 μ-FTIR 谱图形状更接近标准库，库检索命中率通常更高。ISO 4484-2（纺织品来源微塑料的红外鉴定）将红外光谱作为鉴定路径之一；具体是否作为某一实验室的“仲裁/首选”方法，以标准现行文本与方法确认结果为准 [5]。

2.2 反射式显微红外（Reflection μ-FTIR）

   IR 入射光
      │
      ▼
   ┌──────────┐
   │  物镜    │
   └────┬─────┘
        │ ↘ 入射光
        │    ┌───────────────┐
        │    │ 样品表面（反射）│
        │    └───────────────┘
        │ ↗ 反射光
   ┌────┴─────┐
   │  物镜    │ → 检测器
   └──────────┘

原理：红外光经物镜聚焦到样品表面，反射光被同一物镜收集返回检测器；
分类：
- 镜面反射（Specular Reflection）：光滑表面直接反射，谱图含"色散型"畸变，需 Kramers-Kronig 变换还原为吸收谱；
- 漫反射（Diffuse Reflection）：粗糙表面散射返回，类似 DRIFTS；
- 反射-吸收（Reflection-Absorption, R-A）：金属基底上的薄膜，光两次穿过膜层（双通），灵敏度提升 2 倍，常用于金属表面的有机污染薄膜 [2][4]；
优势：无需制样、无损，可直接测量块体、不透明样品、金属表面薄膜；
局限：谱图形状不如透射标准（镜面反射有畸变），定量难度大，对表面平整度敏感；
典型应用：文物颜料层（无破坏分析）、半导体晶圆表面污染、金属涂层、单根纤维 [4]。

🔗 延伸阅读：金属表面羰基污染物的反射-吸收谱图常在 ~1700 cm⁻¹ 出现吸收，详见 ftir.fun 羰基官能团页；腈基纤维（如腈纶）的反射谱在 ~2240 cm⁻¹ 出现 C≡N 伸缩，详见 ftir.fun 腈基官能团页。

2.3 ATR 显微红外（ATR μ-FTIR）

   IR 入射光
      │
      ▼
   ┌──────────────┐
   │  ATR 物镜    │  ← 内置 Ge 或 金刚石 晶体锥
   └──────┬───────┘
          │
          ▼
      ╔════════╗   ← ATR 晶体（Ge 折射率 4.0）
      ║────────║   ← 隐失波穿透 ~0.5–2 μm
      ╚════════╝
          │
          ▼
      ┌────────┐
      │ 样 品  │  ← 与晶体紧密接触
      └────────┘

原理：在显微物镜前端加装 ATR 晶体（Ge 或金刚石），晶体下压与样品接触，利用隐失波探测样品表面 ~0.5–2 μm 厚度的化学信息（详见 Ep 14）；
优势：
- 无需制样：直接对块体、不平整表面、含水样品测量；
- 空间分辨率提升：高折射率晶体（Ge n=4.0）使等效数值孔径提高 ~4 倍，理论分辨率可达 ~3 μm @ 1000 cm⁻¹，突破常规衍射极限；
- 样品耐受性强：可测黑色、不透明、含水样品 [3][6]；
局限：
- 接触式测量，可能压伤软样品（如细胞、薄膜）；
- 穿透深度随波长变化（详见 Ep 14），需 ATR 校正；
- 晶体易划伤（Ge 较软），需小心维护；
典型应用：文物颜料层无损分析、聚合物共混物相分离成像、含水组织切片、单根纤维 [6]。

💡 行业经验：ATR 模式是当前 μ-FTIR 的"日常主力"——Bruker Hyperion 3000、Thermo Nicolet iN50、PerkinElmer Spotlight 400 都标配 ATR 物镜。Ge 晶体在高波数（>2000 cm⁻¹）分辨率优势明显，金刚石晶体耐久性更好但分辨率略低 [3][6]。

2.4 三种模式对比

维度	透射	反射	ATR
制样	切片/压片繁琐	无需制样	无需制样
样品要求	薄 + IR 透明基底	表面平整/反射	与晶体接触
空间分辨率（@1000 cm⁻¹）	~10 μm	~10 μm	~3 μm（Ge 晶体）
谱图质量	教科书级	有畸变需校正	需 ATR 校正
库检索命中	最高	中	中-高
无损性	破坏性（切片）	无损	微损（接触压力）
典型应用	微塑料、组织切片	文物、半导体、金属膜	文物、聚合物、含水样品

表 1：三种显微红外模式对比（数据来源：Katzenberg Top Curr Chem 2015 [4]；Liu & Kazarian Analyst 2022 [6]）

三、空间分辨率：衍射极限的"天花板"

3.1 衍射极限的物理来源

显微红外的空间分辨率受光的衍射（diffraction）根本性限制。根据 Abbe 准则，光学系统的极限分辨率约为 [2][3][7]：

$$ d \approx 0.61 \cdot \frac{\lambda}{NA} $$

其中：

d：可分辨的最小特征尺寸；
λ：光波长；
NA：物镜的数值孔径（典型 0.4–0.7）。

关键问题：红外的波长本身就很长！

波数（cm⁻¹）	波长（μm）	Abbe 极限（NA=0.6，单位 μm）
3000	3.3	3.4
1700	5.9	6.0
1000	10.0	10.2
500	20.0	20.3

表 2：不同波数下的衍射极限（数据来源：Lasch & Naumann Anal Chem 2006 [7]）

这就是 μ-FTIR 行业内常说的"~10 μm @ 1000 cm⁻¹"——在中红外指纹区中心，空间分辨率被衍射限制在 10 μm 左右。这远大于可见光显微镜的 ~0.25 μm，因为红外波长比可见光长 10–40 倍 [2][3][7]。

3.2 高 NA 物镜与小光阑的取舍

为逼近衍射极限，μ-FTIR 使用 [3][7]：

高 NA 反射式物镜（Cassegrain）：NA 0.5–0.7，全反射式设计避免色差；
可调光阑（Aperture）：在样品共轭面设置光阑，定义采样区域。光阑越小，空间分辨率越高，但通过能量越少，信噪比越低。

这是 μ-FTIR 的核心权衡：

   光阑小 ─→ 分辨率↑ ─→ 能量↓ ─→ SNR↓ ─→ 扫描时间↑
   光阑大 ─→ 分辨率↓ ─→ 能量↑ ─→ SNR↑ ─→ 扫描时间↓

实务中常规黑体光源在 10 μm 光阑下，4 cm⁻¹ 分辨率、128 次扫描，单点测量需 30–60 秒；若想达到 5 μm 分辨率，扫描时间可能延长到 5–10 分钟 [3][7]。

3.3 ATR 模式如何突破？

ATR 模式利用高折射率晶体（Ge n=4.0）使光在晶体内部以更大角度会聚，等效"波长被压缩"——根据 λ_med = λ_0/n，等效分辨极限变为 [3][6]：

$$ d_{ATR} \approx 0.61 \cdot \frac{\lambda}{n \cdot NA} = \frac{d_{trans}}{n} $$

对于 Ge 晶体（n=4.0），理论分辨率可提升 4 倍：~2.5 μm @ 1000 cm⁻¹。这相当于在高折射率介质中把衍射极限尺度下移（常被口语称作“超分辨”，实为介质中的衍射极限改善，与 O-PTIR 等真正突破红外波长限制的技术不同）——也是为什么亚 10 μm 微塑料成像越来越依赖 ATR 显微模式 [6]。

🔗 延伸阅读：微塑料中常见聚合物的特征吸收——聚乙烯（PE）的 CH₂ 伸缩 2920/2850 cm⁻¹，详见 ftir.fun 烷基 C-H 官能团页；聚酯（PET）的酯 C=O ~1715 cm⁻¹，详见 ftir.fun 酯基官能团页；聚酰胺（PA）的酰胺 I/II 1640/1540 cm⁻¹，详见 ftir.fun 酰胺官能团页。

四、检测器：MCT 单点 vs FPA 阵列

4.1 MCT 单点检测器

MCT（Mercury Cadmium Telluride，碲镉汞）是 μ-FTIR 的传统主力检测器 [2][3]：

材料：Hg₁₋ₓCdₓTe，x 决定带隙 → 决定响应波长范围；
类型：
- MCT-A（窄带）：覆盖 4000–700 cm⁻¹，灵敏度最高，需液氮冷却；
- MCT-B（中带）：覆盖 4000–400 cm⁻¹，灵敏度略低；
- MCT-High D（高灵敏度）：D > 5×10¹⁰ cm·Hz^0.5/W；
优势：高灵敏度、快速响应（MHz 级）、动态范围大；
局限：需液氮冷却（77 K），单点测量需逐点扫描才能成像。

4.2 FPA 焦平面阵列检测器

FPA（Focal Plane Array）是 μ-FTIR 成像的重要进展，将在 Ep 37 详述，此处仅作简介 [3][8]：

结构：二维阵列检测器（如 64×64 = 4096 像素，或 128×128 = 16384 像素）；
原理：每个像素等效一个独立的 MCT 检测器，一次曝光获取 4096–16384 张谱图；
速度对比：以 100 μm × 100 μm 区域、5 μm 步长为例：
- 单点 MCT：20×20 = 400 点 × 30 s/点 = 200 分钟；
- 64×64 FPA：1 次曝光 = ~5 分钟（提速 40 倍）；
应用：微塑料全滤膜成像、组织切片大面成像、聚合物共混物分布 [8]。

💡 选型建议：单点 MCT 适合小区域高分辨（< 1 mm²，需要精细化学定位）；FPA 适合大区域成像（> 1 mm²，需要化学地图）。许多研究级仪器同时配置两者，按需切换 [3][8]。

五、同步辐射光源：突破亮度瓶颈

常规黑体光源（Globar，碳化硅）的亮度有限，在 < 10 μm 光阑下能量严重不足，信噪比急剧下降。同步辐射（Synchrotron）红外光源是 μ-FTIR 的"性能放大器"，将在 Ep 38 深入讲解，这里仅提关键点 [3][9][10]：

亮度提升 100–1000 倍：同步辐射光是相对论电子在弯转磁铁中发出的同步辐射，亮度比 Globar 高 2–3 个数量级；
衍射极限下信噪比提升 10–100 倍：在 3–10 μm 光阑下仍能保持高质量谱图；
空间分辨率逼近衍射极限：配合高 NA 物镜可实现 ~3 μm @ 1000 cm⁻¹ 的化学成像；
全球代表线站：法国 SOLEIL 的 SMIS、美国 ALS 的 Beamline 1.4.4、上海同步辐射光源 SSRF 的 BL01B、澳大利亚光源 IRMicroscopy 等 [9][10]。

同步辐射 μ-FTIR 的代表性突破是单细胞成像——单个红细胞、癌细胞、植物细胞的化学成像，每个像素的谱图信噪比仍能支撑 Amide I 二阶导数解析，区分蛋白质二级结构 [9][10]。

六、典型应用案例

6.1 案例 1：层状结构分析——油画横截面

油画通常由基底（canvas/木板）、底子层（gesso，硫酸钙+动物胶）、颜料层（1–5 层，每层 5–30 μm）、保护层（varnish，天然树脂）构成。横截面 μ-FTIR 成像是揭示油画工艺、修复历史、降解机理的核心技术 [6][11]。

2022 年伦敦大学学院 Liu 与 Kazarian 在 Analyst 发表的综述 [6] 给出了一个典型案例：

样品：16 世纪威尼斯油画的横截面切片（厚 5 μm，置于 BaF₂ 上）；
仪器：同步辐射 μ-FTIR（ALS Beamline 1.4.4）；
光阑：8 μm × 8 μm；
扫描：64×64 点，每点 128 次扫描；
化学成像结果：
- 最外层：天然树脂 varnish，特征峰 1735 cm⁻¹（酯 C=O）；
- 中间颜料层：铅白 + 亚麻油，特征峰 1520 cm⁻¹（羧酸盐 COO⁻，铅皂降解产物）；
- 底子层：硫酸钙 gesso，特征峰 1110 cm⁻¹（SO₄²⁻）+ 1620 cm⁻¹（结晶水）。

🔗 延伸阅读：油画中常见的羧酸盐（金属皂 degradation product）特征吸收在 ~1520/1420 cm⁻¹，与羧酸 (COOH) 的 1700–1730 cm⁻¹ 不同，详见 ftir.fun 羧基官能团页；硫酸钙的 SO₄²⁻ 在 ~1110 cm⁻¹，详见 ftir.fun 硫酸根官能团页。

6.2 案例 2：缺陷定位——半导体晶圆表面有机污染

半导体制造对晶圆表面洁净度要求极高——单个数十微米的有机污染颗粒可能导致失效。反射式 μ-FTIR 常用于污染定位与鉴定（与 ToF-SIMS 等表面质谱互补，而非互相替代）[2][3]：

样品：Si 晶圆上疑似有机污染颗粒（光学显微镜可见约 30–80 μm）；
方法：反射式 μ-FTIR，光阑约 20 μm，多次扫描累加；
结果示例：颗粒谱可出现 2925/2850（CH₂）、~1735（酯 C=O）等，库检索或可指向增塑剂类候选；更薄的亚纳米膜层有时需 GIR-FTIR（见 Ep 34）。

⚠️ 早期稿把该案例挂到 Belu 等 ToF-SIMS 综述 [12]；ToF-SIMS 适合元素/碎片表面化学，不能直接充当本案例的 μ-FTIR 证据。现改为方法学示例。

这个案例说明 μ-FTIR 在缺陷根因分析中的作用——先给出“是什么”，再回溯“从哪里来”。

6.3 案例 3：微塑料成像——FPA 全滤膜自动分析

微塑料（Microplastics, MPs）已成为全球环境热点。μ-FTIR 是微塑料鉴定的常用确证手段，FPA 阵列进一步把通量提升到能处理整张滤膜（详见 Ep 26、Ep 37）[1][5][8]：

典型流程（以常见显微红外 + 64×64 FPA 为例）：

采样：用 Glass Fiber Filter（GF/F，0.7 μm 孔径）过滤水样；
消化：用 Fenton 试剂去除生物有机质（避免干扰）；
干燥：60°C 烘 2 h；
成像：FPA 自动拼接全滤膜；
数据处理：每像素一张谱图，库检索匹配聚合物类型；
输出：颗粒计数、粒径分布、聚合物类型分布、化学成像图。

注：全滤膜未压缩数据量可达数百 GB 量级（取决于帧数与浮点存储），文中若出现“约 470 GB”应理解为估算上限，实务常做预筛选与压缩。

Primpke 等报告 FPA 全扫描相对单点 MCT 可显著提速 [8]。

🔗 延伸阅读：微塑料中常检出的聚合物类型与 ftir.fun 对应官能团页：

聚乙烯 PE / 聚丙烯 PP：烷基 C-H

聚苯乙烯 PS：芳环 + 烷基 C-H

聚酯 PET：酯基

聚酰胺 PA（尼龙）：酰胺

聚甲基丙烯酸甲酯 PMMA：甲基丙烯酸酯

聚氨酯 PU：氨基甲酸酯

6.4 案例 4：法医科学——单根纤维鉴定

一根 10 μm 粗的纤维可能是破案关键。μ-FTIR 能在不破坏样品的前提下鉴定纤维类型 [13]：

棉花（cellulose）：1050/1030 cm⁻¹（C-O 伸缩），3300 cm⁻¹（OH）；
涤纶 PET：1715 cm⁻¹（酯 C=O），1240 cm⁻¹（C-O）；
尼龙 PA：1640/1540 cm⁻¹（Amide I/II）；
腈纶 PAN：2240 cm⁻¹（C≡N 伸缩，特征性极强）；
醋酸纤维：1740 cm⁻¹（乙酸酯 C=O）。

🔗 延伸阅读：腈纶的 C≡N 伸缩在 2240 cm⁻¹ 是红外光谱中少有的"孤立强峰"，几乎不与其他吸收重叠，是腈纶鉴定的"金标准"，详见 ftir.fun 腈基官能团页。

七、μ-FTIR 实操要点与避坑指南

7.1 样品制备要点

样品类型	推荐模式	制样要点
微塑料颗粒（>50 μm）	透射	压入 KBr 后压成 1×1 mm 片，薄片厚 < 20 μm
微塑料颗粒（10–50 μm）	ATR	直接置于载玻片上，ATR 物镜下压
聚合物薄膜横截面	透射	冰冻切片 5–10 μm，置于 BaF₂ 上
油画横截面	透射 / ATR	干磨切片 5 μm 或 ATR 直接测抛光面
生物组织切片	透射	冰冻切片 8 μm，BaF₂ 窗片，避醛固定
单根纤维	反射 / ATR	直接置于低背景基底（KBr 或金镜）
半导体表面颗粒	反射	直接测，用 Si 晶圆作背景
含水样品	ATR	ATR 模式，避免透射（水强吸收）

表 3：不同样品类型的 μ-FTIR 制样建议（数据来源：Liu & Kazarian Analyst 2022 [6]；Primpke Appl Spectrosc 2020 [8]）

7.2 常见问题与排查

信号弱、SNR 差：
- 检查光路准直（Cassegrain 物镜需定期对中）；
- 增加扫描次数（128→256→512）；
- 检查光阑是否过小（< 5 μm 时能量严重不足）；
- 切换到同步辐射光源（如果可用）[3][9]。
基线倾斜严重：
- 透射模式：样品厚薄不均 → 重新切片；
- 反射模式：表面不平 → 抛光或换 ATR；
- ATR 模式：晶体接触不良 → 重新下压样品 [6]。
水蒸气干扰：
- 1500–1800 cm⁻¹、3400–4000 cm⁻¹ 出现尖锐气体峰；
- 解决：仪器持续吹扫干燥空气或 N₂；采集背景谱图后立即测样品；用大气扣除软件（如 VaporFit）后处理 [14]。
空间分辨率不足：
- 检查光阑是否过大（应 < 目标特征尺寸的 1.5 倍）；
- 切换 ATR 模式（Ge 晶体可提升 ~4 倍）；
- 使用更高 NA 物镜（74× vs 32×）[3][7]。
FPA 数据"爆表"：
- 单帧 64×64 = 4096 张谱图 ≈ 100 MB（4 cm⁻¹，4000–900 cm⁻¹）；
- 一张滤膜 ~19000 帧 ≈ 470 GB；
- 解决：预筛选（光学图像先识别候选颗粒），分块处理，使用 OpenSpecy 等开源工具 [15]。

7.3 维护要点

MCT 检测器液氮：每天工作前补液氮，避免空罐损毁检测器；
Cassegrain 物镜：定期清洁（酒精/乙醚 1:1 棉签），避免划伤镜面；
ATR 晶体：Ge 晶体硬度低（Mohs 2.5），用无尘布+酒精轻擦，避免硬物；
电动载物台：定期校准位置精度，避免累积误差；
干燥吹扫：仪器停用时持续低流量 N₂ 吹扫，保护分束器与光路 [3]。

八、μ-FTIR 的局限与未来

8.1 当前局限

衍射极限的"硬墙"：常规 μ-FTIR 在中红外指纹区被限制在 ~10 μm，无法分辨亚微米结构 [2][3]；
常规光源亮度不足：在小光阑下 SNR 急剧下降，迫使增加扫描次数；
样品制备繁琐：透射模式需切片，对软样品（细胞、薄膜）是挑战；
水干扰：含水样品需特殊处理；
数据量爆炸：FPA 大面成像产生 GB–TB 级数据，处理与存储是工程挑战 [8][15]。

8.2 突破方向

为突破衍射极限，近年来发展出多种"超分辨"红外技术（后续集数详述）：

同步辐射 μ-FTIR（Ep 38）：通过提高光源亮度，把衍射极限下的 SNR 推到可用水平，仍受衍射极限约束；
O-PTIR（光热红外）（Ep 39）：用可见光探测红外吸收引起的温升，分辨率 ~450 nm，突破红外衍射极限 [16]；
AFM-IR（原子力显微镜红外）：用 AFM 针尖探测光热膨胀，分辨率 ~10 nm，但属于另一技术路线；
nano-FTIR：基于 s-SNOM 的纳米级 FTIR，分辨率 ~20 nm。

💡 趋势提示：未来 5–10 年，O-PTIR 与 AFM-IR 将逐步蚕食 μ-FTIR 在亚微米化学成像领域的份额，但 μ-FTIR 在 10–100 μm 尺度的"主力位置"难以被取代——它仍是性价比最高的微区化学成像工具 [3][16]。

配图（本集关键示意）

📷 图 1：显微/阵列成像示意

来源：真实/开源图片 · Project asset — FTIR + ATR photo（已加水印 ftir.fun）

📷 图 2：高级方法链路

来源：真实/开源图片 · Unsplash — microscope/lab（已加水印 ftir.fun）

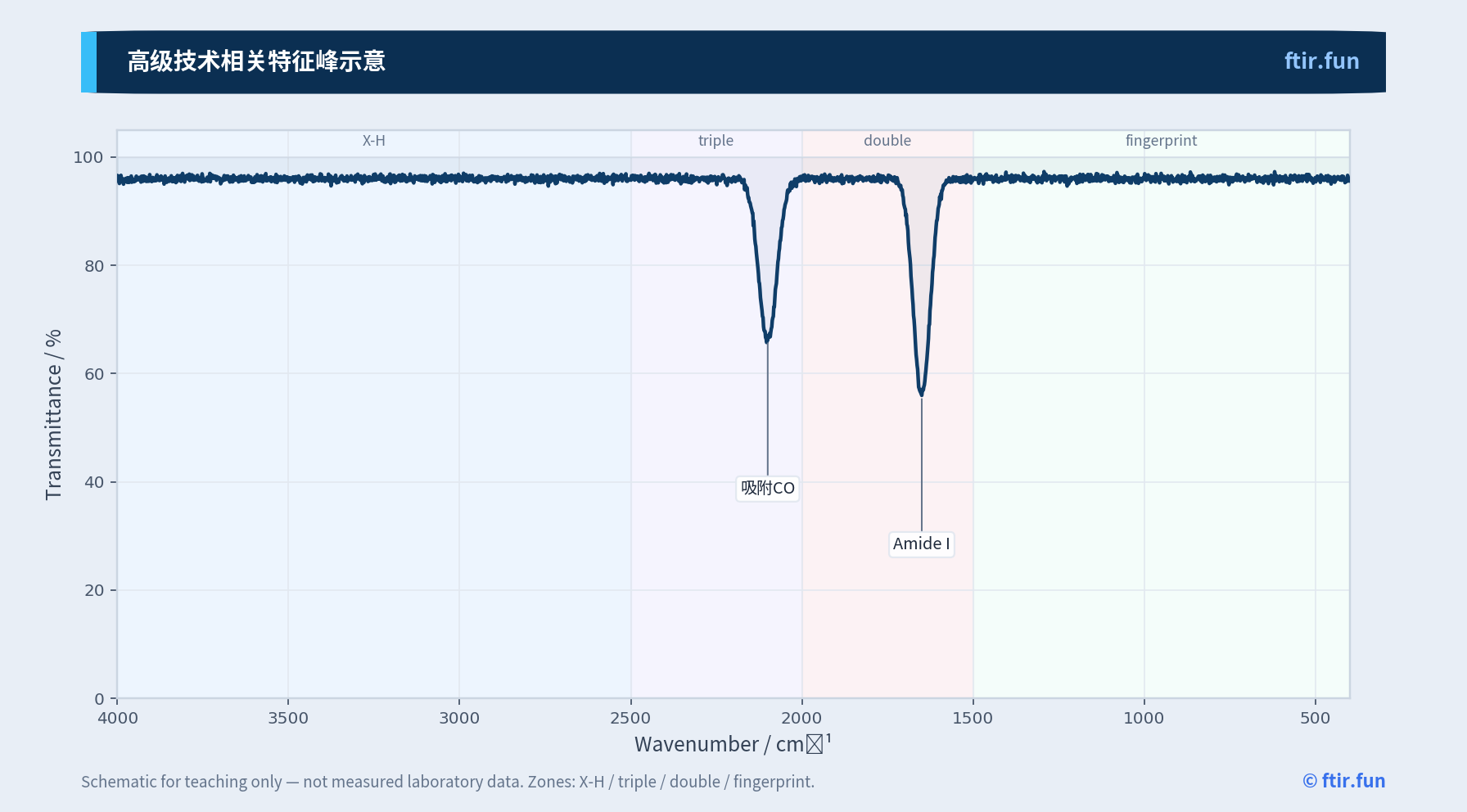

📷 图 3：高级技术相关特征峰示意

来源：ftir.fun 教学示意图（带水印；非实测谱，仅供理解概念）

本集小结

核心知识点	要点
μ-FTIR 定义	红外显微镜 + FTIR 主机，把红外化学识别推进到微米尺度
三种测量模式	透射（谱图最标准）、反射（无损）、ATR（Ge 晶体可将衍射极限尺度下移到约数微米）
衍射极限	d ≈ 0.61λ/NA；典型 ~10 μm @ 1000 cm⁻¹，~3 μm @ 3000 cm⁻¹
ATR 高折射率改善	Ge 晶体 n≈4.0，衍射极限尺度近似按 n 缩小 → ~2.5 μm @ 1000 cm⁻¹
光阑与 SNR 权衡	光阑小→分辨率↑→能量↓→SNR↓→扫描时间↑
MCT 单点检测器	HgCdTe，液氮冷却，高 SNR，但需逐点扫描成像
FPA 阵列检测器	64×64/128×128 像素，一次曝光获取数千张谱图，提速 40–100 倍
同步辐射光源	亮度提升 100–1000 倍，使 < 10 μm 光阑下仍保持高 SNR
典型应用	层状结构（油画横截面）、缺陷定位（半导体污染）、微塑料成像（FPA 全滤膜）、法医纤维鉴定
微塑料特征峰	PE/PP（CH₂ 2920/2850）、PET（酯 1715）、PA（酰胺 1640/1540）、PAN（C≡N 2240）
主要局限	衍射极限硬墙、样品制样繁琐、数据量爆炸
突破方向	O-PTIR（亚微米）、AFM-IR（纳米级）、同步辐射（提升 SNR）

思考题

你需要分析一个直径约 8 μm 的微塑料颗粒。常规黑体光源下，透射式 μ-FTIR 在 1000 cm⁻¹ 处的衍射极限是多少？这个颗粒能否被有效分辨？你会选择哪种测量模式？为什么？
同步辐射红外光源比常规 Globar 亮度高 100–1000 倍，但它的空间分辨率却不能突破衍射极限。请解释这一看似矛盾的现象：亮度提升带来的是什么？为什么不能突破衍射？
在油画横截面分析中，反射式 μ-FTIR 的镜面反射谱图会出现"色散型畸变"。请简述这种畸变的成因，以及 Kramers-Kronig 变换的作用。
FPA 焦平面阵列检测器一次曝光可获取 4096–16384 张谱图，但并非在所有场景下都优于单点 MCT。请举出至少两个 FPA 不如单点 MCT 的场景，并说明理由。
设计一个 μ-FTIR 实验方案：鉴定一片 1 cm × 1 cm 薄膜上散布的数十个 20–50 μm 颗粒的化学成分。请说明样品制备、测量模式、光阑设置、扫描参数、数据处理流程。

参考文献

[1] Cole M, Lindeque P, Halsband C, Galloway T S. "Microplastics as Contaminants in the Marine Environment: A Review." Marine Pollution Bulletin, 2011, 62(12): 2588–2597. DOI:10.1016/j.marpolbul.2011.09.025

[2] Griffiths P R, de Haseth J A. Fourier Transform Infrared Spectrometry. 2nd ed. Wiley, 2007. ISBN: 978-0-471-19404-0.

[3] Nasse M J, Walsh M J, Mattson E C, et al. "High-Resolution Fourier-Transform Infrared Chemical Imaging with Multiple Synchrotron Beams." Nature Methods, 2011, 8(5): 413–416. DOI:10.1038/nmeth.1580

[4] Katzenberg F. "Micro-FTIR Spectroscopy of Polymers and Composites." Topics in Current Chemistry, 2015, 357: 1–28. DOI:10.1007/978-3-662-45237-6_1

[5] ISO 4484-2:2023. Textiles and Textile Products — Microplastics from Textile Sources — Part 2: Identification by Infrared Spectroscopy.
https://www.iso.org/standard/…

[6] Liu G L, Kazarian S G. "Recent Advances and Applications to Cultural Heritage Using ATR-FTIR Spectroscopy and ATR-FTIR Spectroscopic Imaging." Analyst, 2022, 147: 1777–1797. DOI:10.1039/D2AN00005A

[7] Lasch P, Naumann D. "Spatial Resolution in Infrared Microspectroscopic Imaging of Tissues." Biochimica et Biophysica Acta — Biomembranes, 2006, 1758(7): 814–829. DOI:10.1016/j.bbamem.2006.06.008

[8] Primpke S, Fischer M, Lorenz C, et al. "Comparison of Imaging and FTIR Microscopy Applied for the Analysis of Microplastics in Environmental Samples." Applied Spectroscopy, 2020, 74(9): 1185–1197. DOI:10.1177/0003702820922969

[9] Miller L M, Dumas P. "From Structure to Cellular Mechanism with Infrared Microspectroscopy." Current Opinion in Structural Biology, 2010, 20(5): 649–656. DOI:10.1016/j.sbi.2010.07.007

[10] Tobin M J, Puskar L, Barbosa R L, et al. "FTIR Microspectroscopy of Single Living Cells in Aqueous Environment by Synchrotron IR Microscopy Using Microfabricated Fluidic Devices." Optics Express, 2010, 18(11): 11061–11070. DOI:10.1364/OE.18.011061

[11] Mazzeo R, Joseph E, Prati S, et al. "Attenuated Total Reflectance—FTIR Imaging for the Analysis of Pigments in Cross-Sections of Paint Layers." Analytical and Bioanalytical Chemistry, 2007, 387(8): 2833–2842. DOI:10.1007/s00216-006-1053-5

[12] Belu A M, Graham D J, Castner D G. "Time-of-Flight Secondary Ion Mass Spectrometry: Techniques and Applications for the Characterization of Biomaterial Surfaces." Biomaterials, 2003, 24(21): 3635–3651. DOI:10.1016/S0142-9612(03)00159-5

[13] Tien C, Lai Y, Lin C. "Forensic Identification of Fibers by FTIR Microscopy." Forensic Science Journal, 2014, 13(1): 19–34.

[14] VaporFit: Phys. Chem. Chem. Phys. 2025, 27. DOI:10.1039/D5CP01007A. GitHub: https://github.com/piobruzd/V…

[15] OpenSpecy: Cowger W et al. Analytical Chemistry 2021, 93(32): 11184–11193. DOI:10.1021/acs.analchem.1c01349. GitHub: https://github.com/wincowgerD…

[16] Marchetti A et al. "Novel Optical Photothermal Infrared (O-PTIR) Spectroscopy for the Noninvasive Characterization of Heritage Glass–Metal Objects." Science Advances, 2022, 8(9): eabl6769. DOI:10.1126/sciadv.abl6769

[17] ftir.fun 烷基 C-H 官能团页. https://ftir.fun/ir/group/alk…

[18] ftir.fun 酯基官能团页. https://ftir.fun/ir/group/est…

[19] ftir.fun 酰胺官能团页. https://ftir.fun/ir/group/ami…

[20] ftir.fun 羰基官能团页. https://ftir.fun/ir/group/car…

[21] ftir.fun 腈基官能团页. https://ftir.fun/ir/group/nit…

[22] ftir.fun 羧基官能团页. https://ftir.fun/ir/group/car…

[23] ftir.fun 甲基丙烯酸酯官能团页. https://ftir.fun/ir/group/met…

[24] ftir.fun 芳环官能团页. https://ftir.fun/ir/group/aro…

[25] ftir.fun 硫酸根官能团页. https://ftir.fun/ir/group/sul…

[26] ftir.fun 氨基甲酸酯官能团页. https://ftir.fun/ir/group/ure…

下一集预告：Ep 37 — FPA 焦平面阵列成像：高通量化学成像
本集我们了解了 μ-FTIR 的三种模式、衍射极限与检测器选型。下一集将聚焦于 FPA 焦平面阵列——这个让"每像素一张谱图"成为现实的技术。我们将深入讲解 FPA 检测器原理、数据立方体（Data Cube）结构、与单点 MCT 的速度对比，并通过微塑料全滤膜自动分析和组织切片成像两个案例，展示 FPA 如何把化学成像从"奢侈品"变为"日常工具"。同时也会讨论 FPA 带来的大数据挑战与化学计量学解决方案。

本文使用 CC BY-NC-SA 4.0 许可。配图来自公开领域或已标注来源的网络资源，版权归原作者所有。
