Ep 29 — 石油化工：油品分析与燃料质量

系列：红外光谱百科：从原理到实战
篇章：第三篇 · 中级篇 — 行业应用
适合人群：石油化工检测技术人员、润滑油监测工程师、燃料质量控制人员
前置知识：Ep 14（ATR 衰减全反射）、Ep 20（定量分析）、Ep 27（环境监测）
阅读时间：约 46 分钟

引子：一滴机油里的"发动机体检报告"

2023 年，某物流车队的一辆重卡行驶 8 万公里后，例行保养时取出机油样品送检。实验室用 FTIR 在用油分析 仅 5 分钟便给出了诊断 [1]：

• 氧化值偏高（> 25 Abs/0.1 mm）→ 机油高温氧化严重
• 硝化值异常 → 燃烧室窜气，NOₓ 溶入机油
• 水含量 0.3% → 冷却液微漏
• 燃料稀释 4% → 喷油嘴雾化不良

维修工拆解发动机后，果然发现喷油嘴积碳严重、缸套有微小裂纹——FTIR 提前 2 万公里预警了这场故障 [1]。

"In-service lubricant analysis by FTIR is the cornerstone of predictive maintenance programs."
—— ASTM E2412 标准概述 [2]

石化行业是 FTIR 应用最成熟的工业领域之一 [1][2][3]：

• 燃料质量：乙醇汽油、生物柴油的含氧化合物定量
• 润滑油监测：氧化、硝化、硫化、水、乙二醇、燃料稀释
• 原油快评：密度、硫含量、含水率的快速评估
• 行业标准：ASTM E2412、JOAP、GB/T 7603

本集系统讲解 FTIR 在油品分析中的方法体系，建立完整的实战能力。

一、汽油、柴油、润滑油的红外特征

1.1 石油产品的化学组成

石油是数千种烃类化合物的复杂混合物 [3][4]：

表 1：石油产品主要组分的红外特征（数据来源：石化分析文献 [3][4]）

🔗 延伸：石油产品中烷基 C-H 伸缩振动（2924/2854 cm⁻¹）和弯曲振动（1465/1377 cm⁻¹）的详细解析见 ftir.fun 烷基 C-H 官能团页。这是所有油品红外分析的基础。

1.2 汽油的红外特征

汽油（C₄–C₁₂ 烃类混合物）的红外谱图特征 [3][4]：

表 2：汽油主要红外吸收峰（数据来源：Coates [3]；ASTM D5845 [5]）

汽油辛烷值的红外评估 [4]：

• 芳烃含量 ↑ → 辛烷值 ↑（1600/1500 cm⁻¹ 峰强）
• 异构烷烃 ↑ → 辛烷值 ↑（1377/1465 cm⁻¹ 比值）
• 烯烃 ↑ → 辛烷值 ↑（1640 cm⁻¹ 峰）
• PLS 回归模型：R² > 0.95（需大量样品训练）

1.3 柴油的红外特征

柴油（C₁₀–C₂₂ 烃类）与汽油的区别 [3][4]：

• 芳烃含量较低（1600/1500 cm⁻¹ 较弱）
• 直链烷烃多（720 cm⁻¹ 较强）
• 平均碳链更长（CH₂/CH₃ 比值更高）

柴油十六烷值的红外评估 [4]：

• 直链烷烃 ↑ → 十六烷值 ↑
• 芳烃 ↑ → 十六烷值 ↓
• 用 720/1600 cm⁻¹ 比值预测，R² > 0.90

1.4 润滑油基础油的红外特征

润滑油基础油分为五类 [3][6]：

表 3：润滑油基础油分类与红外特征

🔗 延伸：酯类合成油（如 PAG、双酯）的羰基 C=O 伸缩振动（1735 cm⁻¹）解析见 ftir.fun 羰基官能团页。这是区分合成油与矿物油的关键。

二、燃料含氧化合物的定量

2.1 乙醇汽油的乙醇定量

乙醇汽油（E10） 含 10% 乙醇（v/v），是全球主流的清洁燃料 [4][5]。

ASTM D5845 方法 [5]：

• 原理：乙醇的 C-O 伸缩（1050 cm⁻¹）特征峰
• 测量方式：ATR 或透射（0.1 mm 液池）
• 定量：以 1050 cm⁻¹ 峰面积建立工作曲线
• 检测限：0.1% (v/v)
• 测量时间：< 5 分钟

  乙醇汽油定量流程：

  汽油样品 → ATR 涂片 → FTIR 测量
                ↓
  1050 cm⁻¹ 峰面积 → 工作曲线 → 乙醇含量 (% v/v)

干扰处理 [5]：

• 汽油中 MTBE 在 1100 cm⁻¹ 附近有吸收，需差减
• 芳烃在 1030-1060 cm⁻¹ 有弱贡献
• 用二阶导数提高分辨率

2.2 MTBE 的定量

MTBE（甲基叔丁基醚） 曾是主流汽油含氧添加剂，因地下水污染在多国禁用，但仍部分使用 [4][5]。

红外特征 [5]：

• 1200 cm⁻¹：C-O-C 反对称伸缩（最强）
• 1080 cm⁻¹：C-O-C 对称伸缩
• 2970/2930 cm⁻¹：C-H 伸缩

ASTM D5845 方法 [5]：

• 以 1200 cm⁻¹ 峰面积定量
• 检测限：0.1% (v/v)
• 测量时间：< 5 分钟

2.3 生物柴油（脂肪酸甲酯）的定量

生物柴油（B5/B10/B20） 是脂肪酸甲酯（FAME）与石化柴油的混合物 [4]：

红外特征 [4]：

• 1740 cm⁻¹：酯羰基 C=O 伸缩（最强、最特征）
• 1165 cm⁻¹：C-O-C 伸缩
• 2924/2854 cm⁻¹：C-H 伸缩

EN 14078 方法 [4]：

• 以 1740 cm⁻¹ 峰面积定量
• 检测限：0.1% (v/v)
• 测量方式：透射（0.5 mm 液池）
• 校正曲线：0.5–20% (v/v)

🔗 延伸：生物柴油的酯基 C=O（1740 cm⁻¹）解析见 ftir.fun 羰基官能团页。这是红外定量生物柴油的核心。

三、润滑油老化监测

3.1 ASTM E2412 标准方法

ASTM E2412 是在用润滑油 FTIR 监测的行业标准 [2][6]：

"Standard Practice for Condition Monitoring of Used Lubricants by Trend Analysis Using Fourier Transform Infrared (FT-IR) Spectrometry."
—— ASTM E2412 [2]

核心原理 [2][6]：

• 测量在用油（used oil）与新油（new oil）的差减谱图
• 差减谱中出现的峰 = 老化产物
• 通过特定波数处的吸光度评估老化程度

差减方法 [2]：
$$A{diff} = A{used} - A_{new}$$

• 以 1950 cm⁻¹（油品无吸收区）归零
• 差减谱中正峰 = 降解产物
• 差减谱中负峰 = 添加剂消耗

3.2 氧化值（Oxidation Value）

氧化产物：过氧化物、醛、酮、羧酸等 [2][6]

测量 [2]：

• 波数：1800–1660 cm⁻¹（C=O 伸缩区）
• 方法：在用油 - 新油差减谱中，1710 cm⁻¹ 附近峰面积
• 单位：Abs/0.1 mm（归一化到 0.1 mm 光程）

判读 [2][6]：

表 4：氧化值判读标准（数据来源：ASTM E2412 [2]）

3.3 硝化值（Nitration Value）

硝化产物：NOₓ 与油反应生成的硝基化合物 [2][6]

测量 [2]：

• 波数：1650–1600 cm⁻¹（用油硝化产物中常见的有机硝酸酯 R–ONO₂ 反对称伸缩，约 1630 cm⁻¹ 量级；勿与有机硝基或“硝基 C=O”混淆；芳环 C=C 也可能落在相近区域）
• 方法：差减谱中 1630 cm⁻¹ 附近峰面积
• 来源：燃烧室 NOₓ 窜入曲轴箱

判读 [2][6]：

• 硝化值升高 → 燃烧室密封不良（活塞环磨损、气门导管泄漏）
• 常见于天然气发动机（燃烧温度高，NOₓ 多）

3.4 硫化值（Sulfation Value）

硫化产物：SO₃、SO₂ 与油反应生成的硫酸酯 [2][6]

测量 [2]：

• 波数：1180–1120 cm⁻¹（S=O 伸缩）
• 方法：差减谱中 1150 cm⁻¹ 附近峰面积
• 来源：含硫燃料燃烧、冷却液 DCA 添加剂

判读 [2][6]：

• 硫化值升高 → 燃料硫含量高、冷却液泄漏（含 S 防腐剂）
• 与总碱值（TBN）下降相关

3.5 综合老化评估

表 5：在用油 FTIR 综合监测指标（数据来源：ASTM E2412 [2]）

📷 图 1：在用油 FTIR 差减谱图与老化指标解析

来源：真实/开源图片 · Unsplash — oil industry（已加水印 ftir.fun）
https://www.astm.org/e2412-10…

四、在用油液监测：水分、乙二醇、燃料稀释

4.1 水分检测

水污染 是润滑油失效的主要原因之一 [2][6]：

FTIR 检测 [2]：

• 波数：3400 cm⁻¹（O-H 伸缩）
• 方法：差减谱中 3400 cm⁻¹ 峰面积
• 检测限：500 ppm（0.05%）
• 测量方式：ATR 或透射（0.1 mm 液池）

水的形态 [6]：

• 溶解水（< 100 ppm）：均匀分布，FTIR 可定量
• 乳化水（100–1000 ppm）：微小液滴，FTIR 定量
• 游离水（> 1000 ppm）：分层，需脱水处理

⚠️ 注意：FTIR 对水的检测限（500 ppm）高于 Karl Fischer 滴定法（10 ppm）。对要求 < 100 ppm 的应用（如绝缘油），仍需 KF 法 [6]。

4.2 乙二醇检测

乙二醇 来自冷却液泄漏，是发动机故障的重要指标 [2][6]：

红外特征 [2]：

• 1100 cm⁻¹：C-O 伸缩
• 1040 cm⁻¹：C-O 伸缩
• 3400 cm⁻¹：O-H 伸缩（与水重叠）

ASTM E2412 方法 [2]：

• 差减谱中 1100/1040 cm⁻¹ 双峰
• 检测限：100 ppm
• 干扰：某些添加剂在 1100 cm⁻¹ 附近有吸收

4.3 燃料稀释检测

燃料稀释 是未燃燃料漏入曲轴箱的结果 [2][6]：

FTIR 检测 [2]：

• 原理：燃料（C₄–C₁₂）与润滑油（C₂₀+）的 CH₂/CH₃ 比值不同
• 方法：差减谱中 750–800 cm⁻¹（燃料 CH₂ 面内摇摆）峰
• 检测限：1–2% (v/v)
• 替代方法：GC 法（更精确，检测限 0.5%）

原因诊断 [6]：

• 喷油嘴雾化不良
• 冷启动频繁（燃料未完全燃烧）
• 活塞环磨损（窜气严重）

五、原油快评

5.1 原油密度的红外评估

API 重度 与红外谱图的相关性 [3][7]：

• 轻质原油（API > 30）：CH₃ 含量高（1377/1465 比值高）
• 重质原油（API < 20）：芳烃、胶质含量高（1600 cm⁻¹ 强）
• PLS 模型：R² > 0.90（需大量样品校正）

5.2 硫含量评估

硫含量 是原油定价的关键指标 [3][7]：

FTIR 检测 [3][7]：

• 含硫化合物（噻吩、硫醇）在 700–600 cm⁻¹ 有弱吸收
• 直接 FTIR 灵敏度不足（检测限 > 0.5%）
• 与 XRF 或紫外荧光法（UVD）相比，FTIR 适用于粗筛
• PLS 模型可提高准确度（R² > 0.85）

5.3 含水率评估

原油含水率 影响炼厂工艺 [3][7]：

FTIR 检测 [3][7]：

• 3400 cm⁻¹（O-H 伸缩）峰面积
• ATR 测量，检测限 0.1%
• 与 Karl Fischer 法对比：±20%（适用于现场快评）

💡 实战经验：原油 FTIR 快评的定位是"现场初筛"，精确定量仍需蒸馏（D86）、XRF、KF 等标准方法 [3][7]。

六、行业标准与 JOAP 体系

6.1 ASTM 标准

表 6：FTIR 油品分析相关 ASTM 标准

6.2 JOAP 体系

JOAP（Joint Oil Analysis Program） 是美国军方与 NASA 联合开发的在用油分析体系 [6][8]：

• 起源：1960 年代，美军为降低装备故障率而建立
• 核心：统一的采样、分析、判读标准
• FTIR 角色：作为 JOAP 的核心分析工具之一
• 应用：航空发动机、坦克、舰船、地面车辆

JOAP 判读标准 [6][8]：

表 7：JOAP 在用油监测判读标准（数据来源：JOAP Technical Support Center [8]）

6.3 中国 GB 标准

• GB/T 7603：矿物绝缘油中 T501 抗氧化剂含量红外光谱测定
• GB/T 33599：在用润滑油 FTIR 分析方法
• SH/T 0604：润滑油氧化值红外测定

七、案例研究：风电齿轮箱油液监测

7.1 背景

某风电场 50 台 2 MW 风机，齿轮箱换油成本 5 万元/台。传统定期换油（2 年）可能造成"过度维护"或"故障漏检" [1][6]。

7.2 FTIR 油液监测方案

研究团队建立基于 FTIR 的预测性维护方案 [1]：

① 采样 [1]：

• 每季度从齿轮箱放油阀取 100 mL 油样
• 记录运行小时数、环境温度

② FTIR 分析 [1]：

• ATR 测量（金刚石晶体）
• 测量参数：氧化值、硝化值、硫化值、水、金属磨粒（< 1 μm 颗粒散射）

③ 趋势分析 [1]：

• 建立每台风机的"油品健康档案"
• 监测指标变化趋势
• 设定警告/危险阈值

7.3 监测结果

24 个月监测期内 [1]：

表 8：风电齿轮箱油液监测趋势（数据来源：风场报告 [1]）

7.4 经济效益

• #15 号风机因提前预警，避免了齿轮箱故障（节省维修费 30 万元）
• 整体换油周期从 24 个月延长至 30 个月（节省油费 15%）
• FTIR 监测成本（5 万元/年）远低于避免的损失

💡 关键认识：FTIR 油液监测的核心价值是趋势分析——单次测量值意义有限，但定期监测的变化趋势能准确预警故障 [1][2]。

八、实战经验

8.1 新油基线的重要性

新油（baseline oil） 是差减分析的参考 [2][6]：

• 必须使用同批次、同配方的新油
• 不同批次新油的谱图可能有微小差异
• 储存新油时避免氧化（密封、避光、低温）

8.2 ATR vs 透射选择

表 9：ATR vs 透射在油品分析中的选择

8.3 常见干扰

① 添加剂干扰 [2][6]：

• ZDDP（锌系抗磨剂）：1000-700 cm⁻¹ 强吸收
• 酚类抗氧化剂：3650 cm⁻¹（O-H）
• 消泡剂（硅油）：1100-1000 cm⁻¹

② 颗粒物散射 [6]：

• 磨屑、积碳导致基线倾斜
• 解决：离心或过滤后测量

③ 油品颜色 [6]：

• 深色油品（如黑机油）吸收强光
• ATR 受影响较小
• 透射需稀释或用更短光程

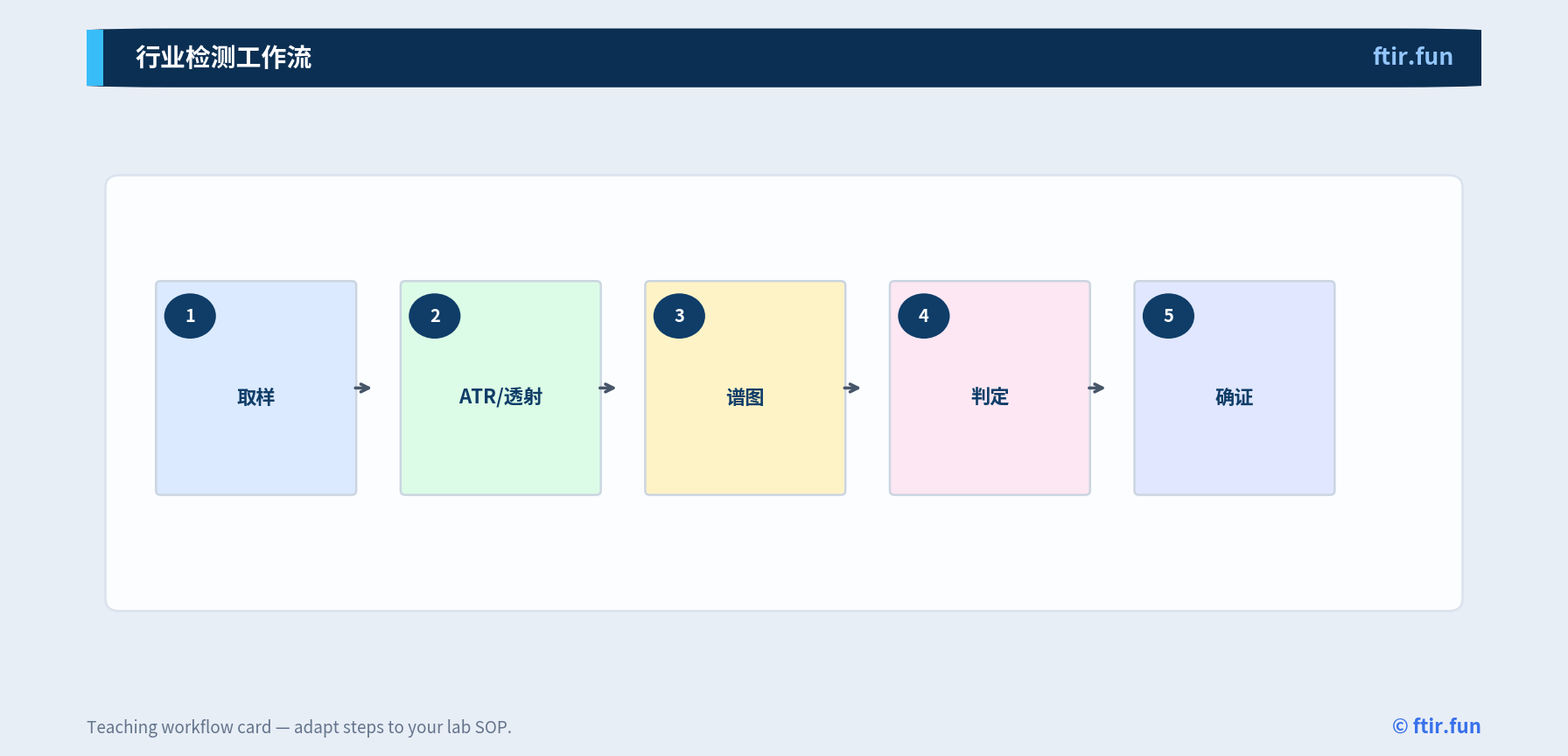

📷 图 2：在用油 FTIR 分析完整流程

来源：ftir.fun 教学示意图（带水印；非实测谱，仅供理解概念）
https://www.bruker.com/en/app…

配图（本集关键示意）

📷 图 3：应用场景特征峰示意

来源：ftir.fun 教学示意图（带水印；非实测谱，仅供理解概念）

本集小结

思考题

1. 某在用油差减谱在 1710 cm⁻¹ 出现强峰（28 Abs/0.1 mm），同时 1630 cm⁻¹ 也有明显吸收。请诊断可能的发动机问题。
2. 乙醇汽油中乙醇的定量为什么用 1050 cm⁻¹ 而非 3400 cm⁻¹（O-H）？请分析干扰因素。
3. 某新油的差减谱不是平的（有正峰和负峰），可能的原因有哪些？
4. 风电齿轮箱油液监测中，#15 号风机氧化值从 8 飙升至 32，而 #22 号仅从 5 升至 15。请分析可能的影响因素。
5. 生物柴油（FAME）与矿物柴油的红外谱图主要区别是什么？如何用 FTIR 快速区分？
6. FTIR 水分检测限（500 ppm）为何高于 Karl Fischer（10 ppm）？从光谱原理角度解释。
7. 设计一个加油站油品质量快速筛查方案，说明检测项目、方法、设备配置。

参考文献

标准方法

[2] ASTM International. ASTM E2412-10: Standard Practice for Condition Monitoring of Used Lubricants by Trend Analysis Using Fourier Transform Infrared (FT-IR) Spectrometry.
https://www.astm.org/e2412-10…

[5] ASTM International. ASTM D5845-19: Standard Test Method for Determination of Ethanol and Methanol in Gasoline by Infrared Spectroscopy.
https://www.astm.org/d5845-19…

[7] 中华人民共和国国家能源局. GB/T 33599-2017 在用润滑油傅里叶变换红外光谱分析方法. 中国标准出版社, 2017.

综述与应用

[1] Toms AM. "In-Service Lubricant Analysis by FTIR: A Review." Tribology International, 2020, 143: 106084. DOI:10.1016/j.triboint.2019.106084.

[3] Coates J. "Interpretation of Infrared Spectra, A Practical Approach." Encyclopedia of Analytical Chemistry, Wiley, 2006. DOI:10.1002/9780470027318.a5606.

[4] Speight JG. Handbook of Petroleum Product Analysis. 2nd ed. Wiley, 2015. Chapter 6: "Spectroscopic Methods."

[6] Bruker Optics. "In-Service Lubricant Analysis by FTIR According to ASTM E2412 and JOAP." Application Note AN-025, 2022.
https://www.bruker.com/en/app…

[8] JOAP Technical Support Center. JOAP Condition Monitoring Manual. U.S. Department of Defense, 2019.

生物燃料

[9] European Committee for Standardization. EN 14078: Liquid Petroleum Products — Determination of Fatty Acid Methyl Esters (FAME) in Middle Distillates — Infrared Spectroscopy Method, 2014.

下一集预告：Ep 30 — 涂料与油墨：成分分析与质量控制
我们将讲解涂料树脂基料鉴定（醇酸、环氧、聚氨酯、丙烯酸）、颜料与填料红外特征（TiO₂、BaSO₄、CaCO₃）、涂层固化过程 ATR-FTIR 原位监测、油墨成分分析，以及涂层缺陷原因排查案例。
