Ep 23 — 聚合物行业：塑料鉴定与共混物分析

系列：红外光谱百科：从原理到实战
篇章：第三篇 · 中级篇 — 行业应用
适合人群：塑料回收厂 QC、聚合物改性工程师、产品失效分析人员
前置知识：Ep 14（ATR）、Ep 19（库检索）、Ep 21（红外鉴别思路）
阅读时间：约 45 分钟

引子：一卡车"未知塑料"的命运

2024 年 3 月，浙江某再生塑料厂来了一卡车进口"工程塑料碎片"，卖家声称是"PC/ABS 合金"，价格 1.8 万元/吨。但粉碎造粒后注塑出的样品脆性大、表面发雾，与 PC/ABS 的预期性能完全不符 [1]。

工厂实验室用 ATR-FTIR 扫了一下：谱图中确实有 PC（聚碳酸酯）的 1770 cm⁻¹、1230 cm⁻¹ 特征峰，但 ABS 的特征丁二烯双键（910、965 cm⁻¹）几乎看不到，反而在 700–760 cm⁻¹ 出现明显的苯乙烯均聚物峰——这其实是 PC 掺 HIPS（高抗冲聚苯乙烯）的廉价仿冒品 [1][2]。

按市场价 PC/ABS 2.6 万元/吨，PC/HIPS 1.4 万元/吨，差价近一倍。一张红外谱图为工厂避免了 7 万元损失。从那以后，这家厂每批来料必先过 ATR-FTIR，2 分钟出结果，远比传统的"密度法 + 燃烧法"准确。

"ATR-FTIR has become the de facto standard for incoming plastics inspection in recycling and compounding industries, offering rapid identification without sample preparation."
—— Hummel S, Atlas of Plastics Additives [3]

塑料是红外光谱分析应用最广泛的领域之一。本集我们将系统建立常见塑料的 FTIR 速查能力，掌握共混物与共聚物的区分策略，并完成一次完整的未知塑料碎片鉴定实战。

一、为什么 FTIR 是塑料鉴别的"黄金工具"？

1.1 塑料鉴别需求的三大场景

1.2 FTIR vs 其他塑料鉴别方法

💡 行业现状：现代塑料回收厂和改性厂几乎都标配 ATR-FTIR，一些大型回收分选线甚至引入在线近红外分选机（NIR sorting），但最终确认仍以中红外 ATR 为准 [4]。

二、九大常见塑料的 FTIR 速查表

2.1 速查表（按主峰位从高到低排列）

下表汇总了塑料工业最常见的 9 种聚合物的 FTIR 特征峰 [3][5][6]：

表 1：九大常见塑料 FTIR 特征峰速查（数据来源：Hummel [3]、Socrates [5]、Haslam 等 [6]）

2.2 各塑料详细解读

2.2.1 聚乙烯（PE）

PE 是结构最简单的聚合物——纯 -CH₂- 链，红外谱图"干净" [3][5]：

• 2915、2848 cm⁻¹：CH₂ 反对称/对称伸缩
• 1472、1463 cm⁻¹：CH₂ 剪式弯曲
• 730、720 cm⁻¹：CH₂ 面内摇摆（判定峰），长链结晶分裂为双峰

🔗 延伸：PE 的 C-H 伸缩峰位在 2915/2848 cm⁻¹，正是烷基 C-H 的典型区间。可在 ftir.fun 烷基 C-H 官能团页 查阅——该页显示 2920、2850 cm⁻¹ 是常见的两个 C-H 伸缩峰位 [7]。

LDPE vs HDPE 区分 [3]：

• LDPE（低密度）：1472/1463 双峰分裂明显（结晶度低）
• HDPE（高密度）：1472/1463 双峰锐利（结晶度高）
• LLDPE：与 LDPE 谱图相似，需 DSC 辅助区分

2.2.2 聚丙烯（PP）

PP 比 PE 多一个甲基侧链 [3][5]：

• 2950、2917、2838 cm⁻¹：CH₃、CH₂ 伸缩
• 1376 cm⁻¹：CH₃ 对称弯曲（判定峰）
• 1167、973、841 cm⁻¹：等规 PP（iPP）结晶带

iPP vs aPP 区分 [3]：

• 等规 PP：998、973、841、809 cm⁻¹ 四个结晶带清晰
• 无规 PP（aPP）：这些结晶带消失或很弱

2.2.3 聚苯乙烯（PS）

PS 因苯环侧基而在红外谱图上极易识别 [3][5]：

• 3080, 3060, 3026 cm⁻¹：芳香 C-H 伸缩（高于 3000 cm⁻¹）
• 2924, 2850 cm⁻¹：脂肪 C-H
• 1601, 1493, 1452 cm⁻¹：苯环 C=C 骨架
• 757, 700 cm⁻¹：单取代苯 C-H 面外弯曲（最强判定峰）

💡 关键观察：PS 在 700/757 cm⁻¹ 的双峰几乎对所有单取代苯化合物都出现——这是判别 PS、HIPS、ABS、SBR 等含苯乙烯单元聚合物的"指纹"。

2.2.4 聚氯乙烯（PVC）

PVC 含 C-Cl 键，红外特征独特 [3][5]：

• 690, 615 cm⁻¹：C-Cl 伸缩（判定峰）
• 1255, 1330 cm⁻¹：CH-Cl 弯曲
• 1425 cm⁻¹：CH₂ 剪式弯曲
• 960 cm⁻¹：CH 面外弯曲

注意：纯 PVC 几乎无 C=O 峰，若 1720 cm⁻¹ 出现峰，可能是增塑剂（如 DOP）或老化产物（详见 Ep 24）。

2.2.5 聚对苯二甲酸乙二醇酯（PET）

PET 是典型聚酯，红外特征丰富 [3][5]：

• 1714 cm⁻¹：酯 C=O 伸缩（判定峰）
• 1240, 1100, 1020 cm⁻¹：C-O-C 伸缩
• 1410, 1340 cm⁻¹：O-H 弯曲（与苯环邻位相关）
• 870, 725 cm⁻¹：苯环 C-H 面外弯曲（对位取代特征）

🔗 延伸：PET 的 1714 cm⁻¹ C=O 伸缩属于酯基特征。在 ftir.fun 酯基官能团页 中可见，酯基 C=O 通常在 1720–1750 cm⁻¹——PET 的 1714 cm⁻¹ 略低于典型酯基，因苯环共轭与氢键作用 [8]。

2.2.6 聚酰胺（PA，尼龙）

PA（如 PA6、PA66）含酰胺基团 [3][5]：

• 3300 cm⁻¹：N-H 伸缩（氢键下移、变宽）
• 3070 cm⁻¹：N-H 伸缩倍频
• 1635 cm⁻¹：酰胺 I（C=O 伸缩）（判定峰）
• 1540 cm⁻¹：酰胺 II（N-H 弯曲 + C-N 伸缩）（判定峰）
• 1265 cm⁻¹：酰胺 III

🔗 延伸：PA 的 1635、1540 cm⁻¹ 正是典型的酰胺 I 与酰胺 II 双峰。在 ftir.fun 酰胺官能团页 中可见，1650、1550 cm⁻¹ 是页面上较常见的两个酰胺频率；1540 cm⁻¹ 附近也常有酰胺 II 相关记录（支持次数随库更新）[9]。

PA6 vs PA66 区分 [3]：

• 整体谱图非常相似
• PA6 在 935 cm⁻¹ 有强峰（结晶带），PA66 较弱
• 需 DSC 测熔点辅助（PA6 ~220°C，PA66 ~265°C）

2.2.7 聚碳酸酯（PC）

PC（双酚 A 型）有独特的酯-苯环结构 [3][5]：

• 1774 cm⁻¹：C=O 伸缩（判定峰，明显高于普通酯）
• 1503, 1410 cm⁻¹：苯环 C=C
• 1230, 1190 cm⁻¹：C-O-C 伸缩
• 830, 760 cm⁻¹：苯环 C-H 面外弯曲（双酚 A 特征）

为什么 PC 的 C=O 在 1774 cm⁻¹ 而非典型 1735 cm⁻¹？ [5]

• 碳酸酯基（-O-CO-O-）两侧均为氧，诱导效应增强 C=O 力常数
• 邻位苯环共轭效应较弱
• 综合导致 C=O 频率上移

2.2.8 聚甲基丙烯酸甲酯（PMMA）

PMMA（亚克力）的特征 [3][5]：

• 1730 cm⁻¹：酯 C=O 伸缩（判定峰）
• 1240, 1190, 1148 cm⁻¹：C-O-C 反对称伸缩
• 2995, 2950, 1485, 1440 cm⁻¹：CH₃、CH₂
• 1385 cm⁻¹：CH₃ 对称弯曲（双键 α-甲基特征）
• 750 cm⁻¹：CH₂ 摇摆

2.2.9 ABS（丙烯腈-丁二烯-苯乙烯）

ABS 是三组分共聚物，红外谱图综合三组分特征 [3]：

• 2237 cm⁻¹：丙烯腈 C≡N 伸缩（判定峰）
• 966 cm⁻¹：丁二烯反式 CH=CH 面外弯曲
• 910 cm⁻¹：丁二烯乙烯基 CH₂=CH 面外弯曲
• 757, 700 cm⁻¹：苯乙烯单取代苯
• 1601, 1493 cm⁻¹：苯环 C=C

⚠️ 重要：ABS 中的丁二烯组分可能因老化或配方调整而含量变化，910/966 cm⁻¹ 峰强度可作为橡胶相含量指标。

三、ATR 法塑料快检实战优势

3.1 为什么 ATR 是塑料分析的首选？

塑料是典型固体样品，且多数不溶于常用溶剂。传统透射法制样困难 [3][4]：

• KBr 压片：塑料难研磨，且加热会改变结构
• 薄膜法：需热压或溶剂浇铸，破坏样品
• 液池：塑料不溶，无法使用

ATR 的优势在此尽显 [4]：

① 无需制样

• 直接将塑料碎片压在金刚石晶体上即可
• 块状、片状、粉末、颗粒均适用
• 测试时间 1–2 分钟

② 非破坏性

• 测量后样品可保留作证或复测
• 适合失效分析中的"证据样品"

③ 表面分析能力

• ATR 穿透深度 0.5–5 μm，专门看表面
• 适合分析塑料表面的涂层、污染、老化层

④ 重复性好

• 压力机构保证接触一致
• 远比 KBr 压片重复性高

3.2 ATR 测试塑料的实战要点

① 样品制备

• 切取平整小片（约 5×5 mm）
• 表面应平整、无油污
• 若是颗粒，用刀片切平整面
• 大件样品（如塑料桶）可用便携 ATR 现场测

② 接触压力

• 金刚石 ATR 可施加 10–50 N 压力
• 硬质塑料（PC、PMMA、PS）需较大压力
• 软质塑料（PE、PP 软质）轻压即可

③ 选择晶体

• 金刚石：通用首选
• ZnSe：避免金刚石 2700–1800 cm⁻¹ 吸收带（测 C≡N 2237 cm⁻¹ 时）
• Ge：高折射率样品（如碳黑填充橡胶）

④ 注意填充物

• 玻纤、滑石粉、CaCO₃ 等无机填料的红外特征会与聚合物混合
• 需识别填料峰（见第六节）

3.3 标准 ATR 操作流程

   来料样品
       │
       ▼
   切取平整小片（5×5 mm）
       │
       ▼
   金刚石 ATR 晶体清洁（乙醇擦拭）
       │
       ▼
   采集背景（晶体干净时）
       │
       ▼
   放置样品 → 施加压力
       │
       ▼
   采集谱图（4 cm⁻¹，16 次扫描）
       │
       ▼
   ATR 校正（如需与透射库匹配）
       │
       ▼
   库检索 + 人工解析
       │
       ▼
   判定塑料类型

图 1：ATR 塑料快检标准流程

四、共混物与共聚物的区分策略

4.1 共混物 vs 共聚物：FTIR 能区分吗？

问题：PC/ABS 合金（共混物）与 PC-g-ABS（接枝共聚物），FTIR 谱图几乎相同。如何区分？

答案：FTIR 在化学键层面难以直接区分共混物与共聚物——因为两者含有相同的官能团和振动模式。但可通过以下策略间接推断 [3][10]：

① 特征峰位置微小差异

某些共聚物因分子级混合，存在偶极耦合或构象变化，导致峰位微移或峰分裂。

② 半定量分析

共混物中两组分比例可由特征峰面积比估算，与共聚物的"标准比例"对比。

③ 萃取分离法

• 共混物可用溶剂选择性萃取分离（如 PC/ABS 中 CH₂Cl₂ 溶出 PC）
• 共聚物因化学键连接，无法分离
• 分离后做红外，可判定共混还是共聚

④ DSC 辅助

• 共混物：两组分独立 Tg（如 PC Tg=150°C，PS Tg=100°C）
• 共聚物：通常只有一个宽 Tg（介于两组分之间）

4.2 共混物鉴定的"指纹策略"

虽然 FTIR 难以直接区分共混 vs 共聚，但识别共混物的成分非常擅长 [3][10]：

策略一：特征峰叠加法

共混物谱图 ≈ 组分 A 谱图 + 组分 B 谱图（线性叠加）

例：PC/ABS 合金谱图中可识别 [3]：

• PC 特征：1774 cm⁻¹（C=O）、1230 cm⁻¹（C-O-C）
• ABS 特征：2237 cm⁻¹（C≡N）、700/757 cm⁻¹（苯环）

策略二：相对峰强比定量

   A1774/A700 = K · [PC]/[ABS]

用已知比例的共混物建立工作曲线，可半定量估算成分比例。

策略三：差谱法

若已知主成分，可扣除主成分谱图，观察残留峰——这是发现少量次要组分的有效方法。

4.3 常见塑料共混物速查

五、填料的红外特征

5.1 常见填料的红外"指纹"

塑料改性常加入无机填料增强性能。这些填料在 4000–400 cm⁻¹ 的中红外区有特征吸收 [3][11]：

表 2：常见填料红外特征（数据来源：Hummel [3]、Liang 等 [11]）

5.2 填料干扰的识别技巧

① 在聚合物"无峰区"出现的强峰

• 聚合物在 1100–950 cm⁻¹ 附近通常峰少（除 PET、PA 等含 C-O）
• 若此区域出现强宽峰，多为 SiO₂ 或玻纤
• 700–500 cm⁻¹ 出现强峰，多为 TiO₂ 或 BaSO₄

② 高波数区的 O-H 峰

• 3400 cm⁻¹（宽）→ 可能是 ATH、MDH、高岭土等含羟基填料
• 3695, 3677 cm⁻¹（尖锐）→ 滑石、高岭土等层状硅酸盐特征

③ 与聚合物无关的尖峰

• 875, 712 cm⁻¹（CaCO₃ 双峰）
• 635, 610 cm⁻¹（BaSO₄ 双峰）
• 这些尖峰是填料"独立"信号

5.3 定量估算填料含量

填料含量可用TGA（热重分析）精确测定，但 ATR-FTIR 可半定量估算 [3][11]：

方法：填料特征峰面积 / 聚合物特征峰面积 = K · 填料含量

案例：PP + 玻纤（GF）

• 测定 GF 在 1050 cm⁻¹ 峰面积 $A_{GF}$
• 测定 PP 在 1376 cm⁻¹ 峰面积 $A_{PP}$
• 工作曲线：$A{GF}/A{PP} = K \cdot w_{GF}$
• 已知 GF 含量 10%、20%、30% 的标样建立曲线

注意：ATR 是表面分析，填料分布不均时，单次测量可能不代表整体。

六、实战案例：鉴别一块未知塑料碎片

6.1 案例背景

收到一块约 3×3 cm 的硬质塑料碎片，半透明乳白色，来源于客户投诉的失效零件。要求鉴定材质、判断是否为指定牌号 PC/ABS。

6.2 鉴别流程

步骤 1：初步观察

• 硬度较高（指甲划不动）
• 密度约 1.1–1.2 g/cm³（水沉浮测试）
• 燃烧有微弱苯乙烯气味
• 初步判断：可能是 PC/ABS 或 HIPS 系列

步骤 2：ATR-FTIR 测定

• 切取平整小片
• 金刚石 ATR 测定，4 cm⁻¹，32 次扫描
• ATR 校正后做库检索

步骤 3：谱图解析

   波数（cm⁻¹）   归属         强度
   ─────────────────────────────────
   3026         芳 C-H 伸缩   中
   2924         脂 C-H 伸缩   中
   1774         PC 的 C=O    强 ← PC 特征！
   1601         苯环 C=C     中
   1493         苯环 C=C     中
   1230         PC 的 C-O-C   强
   1185         PC 的 C-O-C   中
   1165         PC           中
   830          双酚 A 苯环    中
   760          苯环面外     强
   700          单取代苯     强 ← 苯乙烯特征
   ─────────────────────────────────
   2237         C≡N 伸缩     无 ← 缺少 ABS 中的 AN！
   966          丁二烯       无 ← 缺少 ABS 中的 B！
   910          丁二烯       无

步骤 4：判定

• PC 特征峰齐全（1774, 1230, 830 cm⁻¹）→ 含 PC
• 苯乙烯特征峰存在（700, 757, 1601 cm⁻¹）→ 含苯乙烯单元
• 缺少 C≡N 2237 cm⁻¹ → 不含丙烯腈
• 缺少丁二烯 966/910 cm⁻¹ → 不含丁二烯
• 判定：PC/PS 共混物（即 PC/HIPS 或 PC/GPPS），非标书要求的 PC/ABS

步骤 5：库检索验证

• ATR 校正后库检索
• 命中：PC + PS blend（匹配度 0.92）
• 进一步确认：DSC 测定显示两个 Tg（150°C PC + 100°C PS），证实共混而非共聚

6.3 案例启示

1. 仅看一个特征峰不够

• 若只看 700 cm⁻¹，会误判为 PS
• 必须同时观察 1774 cm⁻¹（PC）与 2237 cm⁻¹（AN）才能准确判定

2. "无峰"信息也重要

• 2237 cm⁻¹ 的缺失正是判定非 ABS 的关键
• 红外谱图的"该有而无"和"无中生有"同样有诊断价值

3. 共混物鉴定需结合其他技术

• DSC 测 Tg 可区分共混 vs 共聚
• TGA 测填料含量
• TMA 测热膨胀

📷 图 2：PC/ABS 与 PC/PS 共混物的 FTIR 谱图对比

来源：真实/开源图片 · Pexels — plastic beads/pellets（已加水印 ftir.fun）
https://www.wiley.com/en-us/A…

七、塑料回收中的红外分选

7.1 在线近红外分选（NIR Sorting）

大型回收分选线已普遍使用在线近红外自动分类 [4][12]：

• 传送带高速传送碎片
• 线阵 NIR 光谱仪扫描每片塑料
• 通过反射光谱识别材质
• 高压气流将不同材质分流

优势：每秒可分选数百片，速度远超人工
局限：

• 黑色塑料（碳黑吸收 NIR）无法分选——是行业最大难题
• 仅看表面，涂层会干扰

7.2 黑色塑料的鉴别难题

碳黑在 NIR 几乎全吸收，无法用 NIR 分选 [12]。常见解决方案：

① 中红外 ATR：碳黑在 MIR 同样吸收，但中红外信息丰富，可作补充
② 密度法：PE/PP < 1，PS > 1，PVC > 1.3
③ X 射线荧光（XRF）：通过 Cl、Br 等元素识别 PVC、阻燃塑料
④ 太赫兹光谱：可穿透黑色塑料

💡 行业前沿：近年来开发的高光谱成像与机器学习结合，开始能识别部分黑色塑料（依靠反射率的微弱差异）[12]。

八、行业经验与"踩坑"实录

8.1 坑一：表面污染导致误判

案例 [1]：某塑料件表面有油污，ATR 测定显示 1740 cm⁻¹ 强峰，被误判为"含聚酯"。清洁表面后复测，1740 cm⁻¹ 消失——是脱模剂（硬脂酸酯）残留。

教训：

• ATR 是表面分析，表面污染优先影响
• 测定前用乙醇擦拭样品表面
• 必要时切取新鲜断面测定

8.2 坑二：填料峰误判为聚合物峰

案例 [11]：某 PP 注塑件含 30% 滑石粉，ATR 谱图中 1015 cm⁻¹ 强峰被新人误判为"酯基 C-O"，错认为"含 PET"。

教训：

• 1015 cm⁻¹（滑石）、1050 cm⁻¹（玻纤）、1100 cm⁻¹（SiO₂）都是填料峰
• 解析谱图时先识别填料特征峰
• 必要时烧灰分（550°C 灼烧），分离填料单独测

8.3 坑三：仅凭库检索不解析

案例：ABS 样品库检索，命中"丁苯橡胶（SBR）"匹配度 0.85。新人直接报告"是 SBR"。实际是 ABS 中丁二烯-苯乙烯单元与 SBR 谱图相似。

教训：

• 库检索的 HQI 值不是"确证"
• 必须做人工解析，特别是判别峰（C≡N 等）
• 共混物谱图是叠加，单一检索可能命中主成分，遗漏次要成分

8.4 坑四：忽视老化影响

案例：户外使用的 PP 制件，ATR 谱图出现 1715 cm⁻¹ 弱峰，被忽略。实际是 PP 光氧老化产生的羰基（详见 Ep 24）。

教训：

• 1710–1740 cm⁻¹ 区域出现弱峰要警惕老化或添加剂
• 3400 cm⁻¹ 宽峰也是老化迹象（O-H 生成）
• 户外样品应同时报告老化程度

配图（本集关键示意）

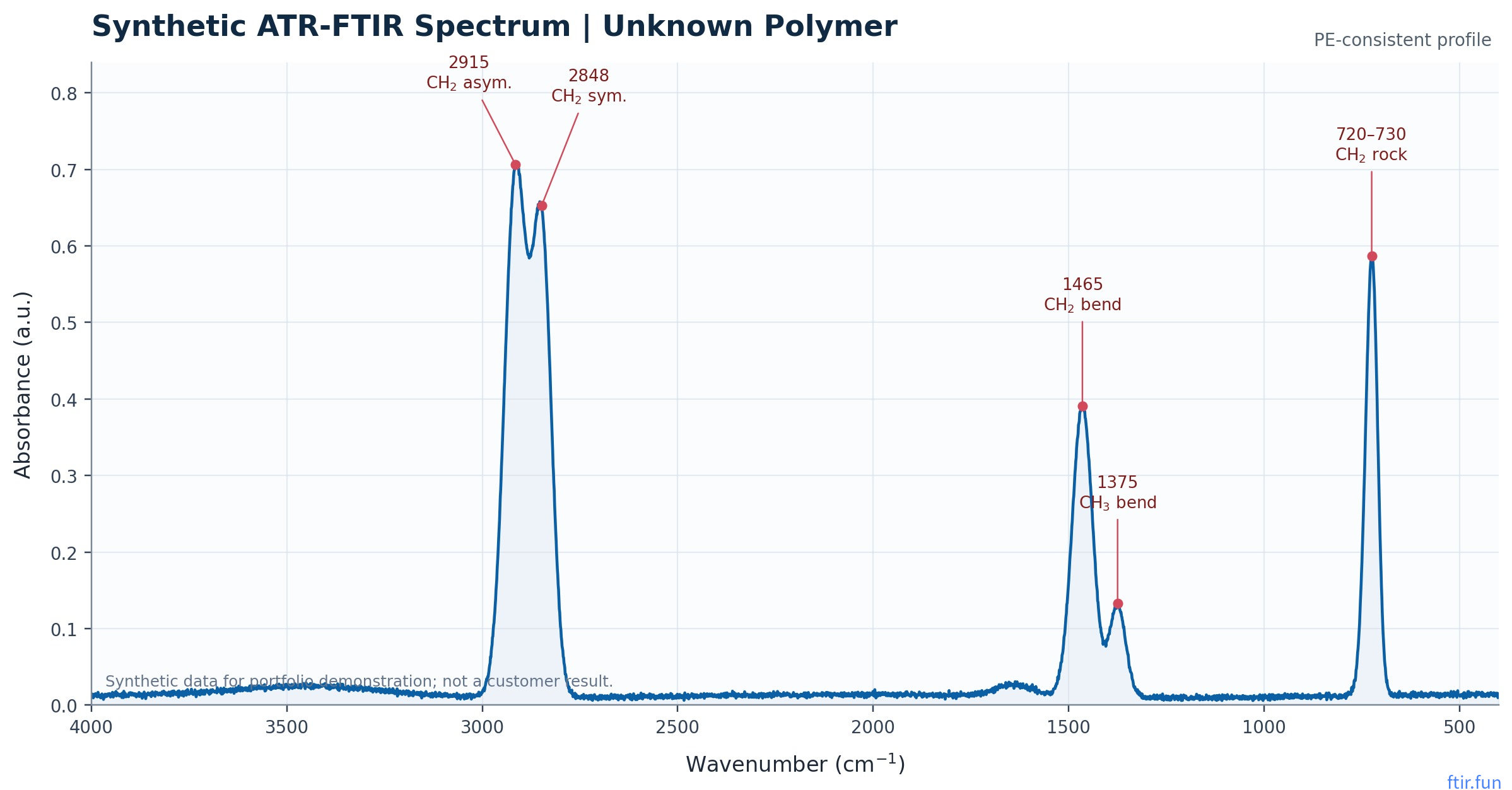

📷 图 3：应用场景特征峰示意

来源：真实/开源图片 · Project case study — PE spectrum（已加水印 ftir.fun）

📷 图 4：行业检测工作流

来源：ftir.fun 教学示意图（带水印；非实测谱，仅供理解概念）

本集小结

思考题

1. 你收到一块乳白色硬质塑料，ATR 谱图中出现 1774, 1230, 830, 700, 757 cm⁻¹，但 2237 cm⁻¹ 缺失。这是 PC/ABS 吗？为什么？请说明判定依据。

2. 某注塑件含 30% 玻纤和 70% PA66，ATR 谱图显示 1050 cm⁻¹ 强宽峰与 1635/1540 cm⁻¹ 双峰。请设计一个半定量方法估算玻纤含量。

3. PE、PP、PS 在 2920–2850 cm⁻¹ 都有 C-H 伸缩峰，如何仅凭这些峰区分三者？请参考 ftir.fun 烷基 C-H 官能团页 说明。

4. 某 PC 制件 ATR 谱图中除 PC 特征峰外，还出现 1715 cm⁻¹ 弱峰和 3400 cm⁻¹ 宽峰。结合本集内容与 Ep 24 预告，判断可能的成因，并说明需要做什么进一步测试。

5. 黑色塑料无法用 NIR 自动分选。请比较 ATR-FTIR、XRF、密度法、太赫兹光谱在黑色塑料分选中的优缺点。

参考文献

[1] 中国塑料加工工业协会. 再生塑料应用与质量控制案例汇编. 2024.
https://www.cppia.com.cn/

[2] Eyerer P, Hirth T, Elsner P (eds.). Polymer Engineering — Technology and Application. Springer, 2020. Chapter 12 (Polymer Analysis).

[3] Hummel S. Atlas of Plastics Additives: Analysis by IR and Raman Spectroscopy. 2nd ed. Springer, 2002. ISBN: 978-3-540-43402-2.

[4] Beigbeder J et al. "Near-Infrared Spectroscopy for Sorting of Post-Consumer Plastics: A Review." Waste Management, 2021, 136: 199–211. DOI:10.1016/j.wasman.2021.10.005.

[5] Socrates G. Infrared and Raman Characteristic Group Frequencies. 3rd ed. Wiley, 2004. Chapters 5–9.

[6] Haslam J, Willis H A, Squirrell D C M. Identification and Analysis of Plastics. 2nd ed. Butterworth-Heinemann, 1972.

[7] ftir.fun. "Alkyl C-H — FTIR absorption peaks and assignments." FTIR Functional Group Database.
https://ftir.fun/ir/group/alk…

[8] ftir.fun. "Ester — FTIR absorption peaks and assignments." FTIR Functional Group Database.
https://ftir.fun/ir/group/est…

[9] ftir.fun. "Amide — FTIR absorption peaks and assignments." FTIR Functional Group Database.
https://ftir.fun/ir/group/ami…

[10] Stuart B H. Polymer Analysis. John Wiley & Sons, 2002. Chapter 4 (Vibrational Spectroscopy).

[11] Liang J Z, Li R K Y, Tjong S C. "Morphology and Tensile Strength of Talc-Filled Polypropylene Composites." Polymer Composites, 2000, 21(5): 797–805. DOI:10.1002/pc.10224.

[12] Küppers S et al. "Hyperspectral Imaging for Sorting of Black Plastics." Recycling, 2023, 8(3): 47. DOI:10.3390/recycling8030047.

下一集预告：Ep 24 — 聚合物行业：降解与老化评估
我们将继续深入聚合物领域，关注塑料"为什么会坏"——光氧化、热氧化的红外特征产物、羰基指数的测量、聚氨酯/聚酰胺水解老化监测，以及户外 PE 膜 5 年老化的实战评估案例。
